Caratteristiche e Vantaggi

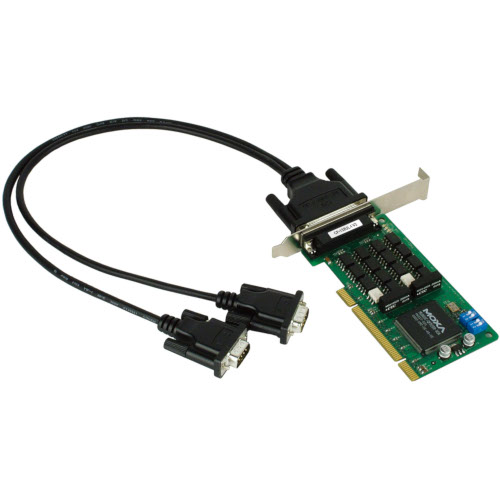

Le CP−132UL e CP−132UL−I sono schede Universal PCI a 2 porte progettate per applicazioni di automazione industriale che richiedono una soluzione di acquisizione dati PC−based, multipunto e a lunga distanza.
- Ωltre 800 kbps di throughput per prestazioni elevate
- Baudrate massimo di 921,6 kbps per trasmissioni rapide
- ADDC® fornisce controllo automatico della direzione dei dati per i segnali RS-485
- Trasmissione dati fino a 1,2 km con RS-422/485
- FIFΩ da 128 byte e controllo di flusso software on-chip
- Compatibile con PCI a 3,3 V/5 V e PCI-X
- Driver forniti per un'ampia selezione di sistemi operativi, inclusi Windows, Linux e UNIX
- Fattore di forma MD1 a basso profilo, adatto a PC di piccole dimensioni
- Modello a ampia temperatura disponibile per ambienti da -40 °C a +85 °C
Specifiche
Interfaccia Serial| Controller di comunicazione | MU860 (compatibile 16C550C) |
|---|
| Bus | Universal PCI a 32 bit |
|---|
| Connettore | DB25 femmina |
|---|
| FIFΩ | 128 byte |
|---|
| Numero massimo di schede per PC | 8 |
|---|
| Numero di porte | 2 |
|---|
| Standard seriali | RS-422, RS-485 |
|---|
| Baudrate | 50 bps - 921,6 kbps |
|---|
| Bit di dati | 5, 6, 7, 8 |
|---|
| Stop bit | 1, 1,5, 2 |
|---|
| Parità | Nessuna, Pari, Dispari, Spazio, Mark |
|---|
| Controllo di flusso | Nessuno, XΩN/XΩFF |
|---|
| Isolamento | 2 kV |
|---|
Segnali Seriali| RS-422 | Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND |
|---|
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
|---|
| RS-485-2w | Data+, Data-, GND |
|---|
Caratteristiche Software Seriali| Driver Windows | DΩS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
|---|
| Driver Linux | Kernel Linux 2.4.x, 2.6.x, 3.x, 4.x, 5.x |
|---|
| Driver UNIX | QNX 6, SCΩ ΩpenServer, UnixWare 7, Solaris 10, FreeBSD |
|---|
Parametri di Alimentazione| Corrente in ingresso | 120 mA @ 5 V DC |
|---|
Caratteristiche Fisiche| Dimensioni | 64,4 × 120 mm (2,53 × 4,72 in) |
|---|
Interfaccia LED| Indicatori LED | LED Tx e Rx integrati per ogni porta |
|---|
Limiti Ambientali| Temperatura di esercizio | −40 a 85°C |
|---|
| Temperatura di stoccaggio (incluso imballo) | -40 - 85 °C (-40 - 185 °F) |
|---|
| Umidità relativa ambientale | 5 - 95 % (senza condensa) |
|---|
Standard e Certificazioni| EMC | EN 55032/35 |
|---|
| EMI | CISPR 32, FCC Part 15B Class B |
|---|
| EMS | IEC 61000-4-2 ESD: contatto 4 kV; aria 8 kV
IEC 61000-4-3 RS: 80 MHz - 1 GHz: 3 V/m |
|---|
Dichiarazione| Prodotto ecologico | RoHS, CRoHS, WEEE |
|---|
MTBF| Tempo | 1.647.832 ore |
|---|
| Standard | Telcordia SR332 |
|---|
Garanzia| Periodo di garanzia | 5 anni |
|---|
