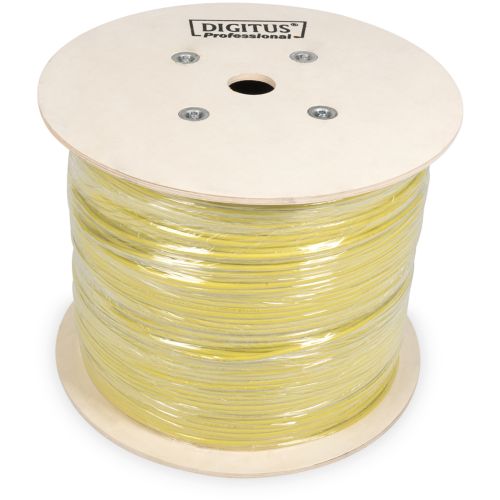

DK1743AVH10LD DIGITUS CAT 7A

 Dettagli tecnici

• Conduttore: AWG 23/1, filo di rame rosso, diametro 0,60 mm nominale
• Isolamento: SFS-PE (guaina in polietilene espanso)
• Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
• Codice del colore: blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
• Schermatura delle singole coppie: pellicola di poliestere laminato in alluminio, coperto al 100%
• Schermatura totale: Copertura della treccia 50%
• Guaina esterna: Senza alogeni (FRNC-C/LSZH-3)
• Spessore della guaina esterna: 0,6 mm nominale
• Colore: Giallo (RAL 1016)
• Lunghezza: 1000 m
• Carico di trazione: max. 150N
• Raggio di curvatura dinamico: 8x AD mm min.
• Raggio di curvatura statica: 4x AD mm min.
• Gamma della temperatura di trasporto e di conservazione: da -20 °C a +75 °C
• Intervallo di temperatura: da -20 °C a +60 °C
• Gamma di temperature per l'installazione: da 0°C a +50°C
• Diametro esterno: 8,0 mm nominale
• Resistenza alla fiamma: IEC 60332-3-24
• Senza alogeni e densità del fumo: IEC 60754-2 e IEC 61034
• Carico di incendio: 700 Mj/km
• Peso: 70 kg/km
• Impedenza media: 100±5 Ohm a 1-1250 MHz
• Capacità: 40 pF/m nominal @ 1 KHz
• Squilibrio della capacità (coppia - terra): 1,6 pF/m max. @ 1 KHz
• Resistenza all'isolamento: 5 GOhm x km min.
• Impedenza di guasto: 147 Ohm/Km max. (sbilancio resistivo max. 2%)
• Tensione di funzionamento: 72 Vdc max.
• Assorbimento di inserzione: Grade 1 (CA-Type 1b)
• Ritardo della fase: 450 nS/100 m max.
• Ritardo di propagazione: 10 nS/100 m max.
• Classe di isolamento: "d" ai sensi di EN 50174-2
• NVP: 79%
• Assortimento: Cavi di installazione a doppino intrecciato
• Categoria: CAT 7A
• Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia
• CPR: Dca
• Lunghezza: 1000 m
• Colore: giallo
• Guaina: LSOH
• Struttura: 4 x 2 AWG 23/1, doppino “solid core”
