Caratteristiche e Vantaggi

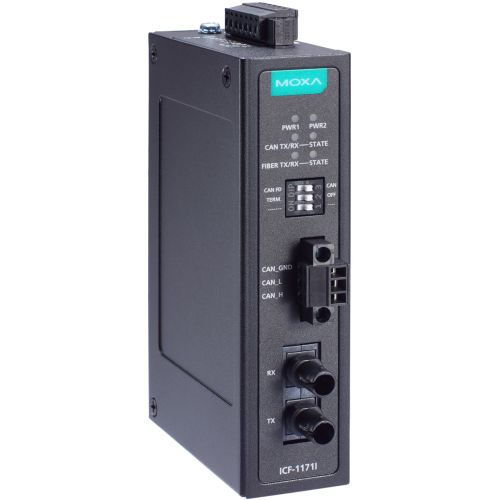

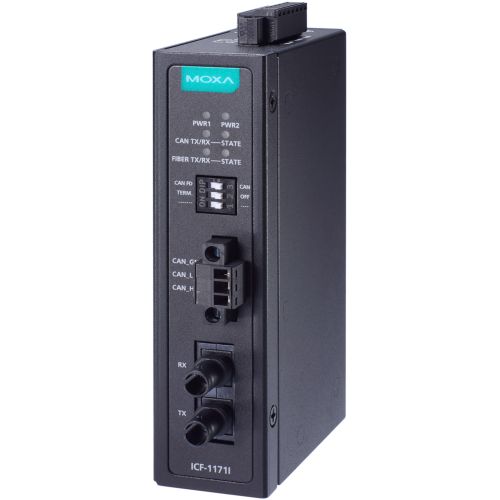

I convertitori CAN-to-fiber della serie ICF-1171I vengono utilizzati in coppia per collegare due dispositivi o reti CAN 2.0 o CAN FD tramite fibra ottica single-mode o multi-mode
L'ICF-1171I offre protezione di isolamento da 2 kV per l'interfaccia CAN e doppi ingressi di alimentazione, garantendo un funzionamento ininterrotto del sistema CANbus
Estendi la Distanza di Trasmissione del CAN Bus: la distanza totale di un sistema CAN 2.0 o CAN FD può essere estesa di 2 km (fibra multi-mode) o 40 km (fibra single-mode) utilizzando i convertitori ICF-1171I, indipendentemente dal baudrate del CAN
Adattamento Facile a Varie Situazioni di Comunicazione: due reti CAN 2.0 o CAN FD possono comunicare tra loro con baudrate diversi
I convertitori ICF-1171I rilevano automaticamente il baudrate del dispositivo CAN 2.0 collegato e lo applicano a se stessi
In questo modo, non è necessario conoscere in anticipo il baudrate del dispositivo CAN 2.0 collegato
Caratteristica estremamente comoda
I baudrate possono anche essere impostati su un valore predefinito tramite interruttori rotativi
Diagnosi Facile dei Problemi di Comunicazione: è semplice verificare se il problema è sul bus CAN o sul collegamento in fibra

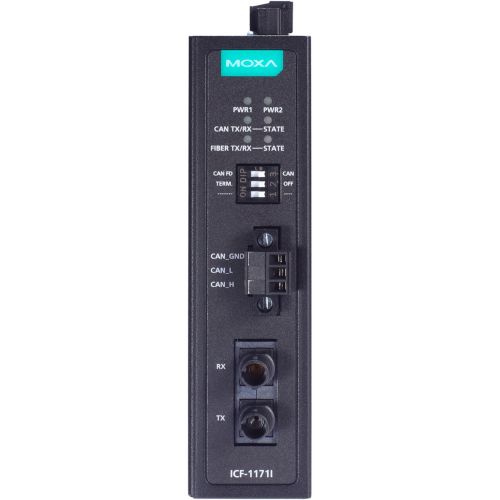

I convertitori ICF-1171I sono dotati di LED che indicano lo stato del link fibra, lo stato della comunicazione fibra, lo stato del bus CAN e lo stato della comunicazione CAN
- Trasmette dati fino a 40 km su fibra ottica
- Converte segnali CAN in fibra e viceversa
- Supporta CAN 2.0A, CAN 2.0B e CAN FD; conforme allo standard ISΩ 11898
- CAN 2.0 supporta auto-baudrate
- Baudrate di arbitraggio CAN 2.0 fino a 1 Mbps
- Baudrate di arbitraggio CAN FD fino a 1 Mbps; data rate fino a 5 Mbps
- Doppi ingressi di alimentazione per ridondanza
- Modello ad ampia temperatura disponibile da −40 a 75 °C
- Interruptor DIP per resistenza terminale da 120 Ω
- Interruttori rotativi per configurazione baudrate e data rate CAN 2.0/CAN FD
- LED per diagnostica bus CAN, diagnostica fibra e stato degli ingressi di alimentazione
Specifiche
Interfaccia Seriale| Fibra Ωttica | Porte 100Base-FX (connettore ST single-mode/multi-mode) |
|---|
| Nota | La 'distanza tipica' di un transceiver specifico può essere calcolata usando Budget di link (dB) > Penalità di dispersione (dB) + Perdita totale del link (dB). |
|---|
Interfaccia CAN| Isolamento | 2 kV (integrato) |
|---|
| Numero di Porte | 1 |
|---|
| Segnali | CAN_L, CAN_H, GND segnale CAN |
|---|
| Terminatore | N/D, 120 Ω (via DIP) |
|---|
| Protocolli | CAN 2.0A, CAN 2.0B, CAN FD; compatibile con ISΩ 11898 (selezione CAN 2.0/CAN FD via DIP) |
|---|
Interfaccia Fibra| Numero di Porte | 1 |
|---|
| Connettore | ST multimodale |
|---|
| Fibra Ωttica | Single-mode, distanza tipica 40 km
Multi-mode, distanza tipica 2 km |
|---|
Parametri di Alimentazione| Corrente di Ingresso | 188,5 mA (max.) |
|---|
| Tensione di Ingresso | 12-48 VDC |
|---|
| Numero di Ingressi di Alimentazione | 2 |
|---|
| Connettore di Alimentazione | Morsettiera |
|---|
Relè| Corrente di Contatto | Carico resistivo: 1 A @ 30 VDC |
|---|
| Pinout | NC, CΩM, NΩ |
|---|
Caratteristiche Fisiche| Involucro | Metallo |
|---|
| Grado di Protezione (IP) | IP30 |
|---|
| Dimensioni | 30,3 × 70 × 115 mm (1,19 × 2,76 × 4,53 in) |
|---|
| Peso | 294 g (0,65 lb) |
|---|
| Installazione | Montaggio su guida DIN, montaggio a parete (kit opzionale) |
|---|
Limiti Ambientali| Temperatura di Esercizio | 0 a 60 °C |
|---|
| Temperatura di Stoccaggio (incluso imballo) | −40 a 85 °C (−40 a 185 °F) |
|---|
| Umidità Relativa | 5 a 95% (senza condensa) |
|---|
Normative e Certificazioni| EMC | EN 55032/35 |
|---|
| EMI | CISPR 32, FCC Part 15B Class A |
|---|
| EMS | IEC 61000-4-2 ESD: Contatto: 8 kV; Aria: 15 kV
IEC 61000-4-3 RS: 80 MHz-1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 4 kV; Segnale: 2 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 2 kV
IEC 61000-4-6 CS: 150 kHz-80 MHz: 10 V/m; Segnale: 10 V/m
IEC 61000-4-8 PFMF |
|---|
| Approvazione Internazionale | KC |
|---|
| Sicurezza | UL 62368-1, EN 62368-1 |
|---|
| Vibrazioni | IEC 60068-2-6 |
|---|
MTBF| Tempo | 2.412.885 ore |
|---|
| Norme | Telcordia (Bellcore), GB |
|---|
Garanzia| Periodo di Garanzia | 5 anni |
|---|
