Caratteristiche e Vantaggi

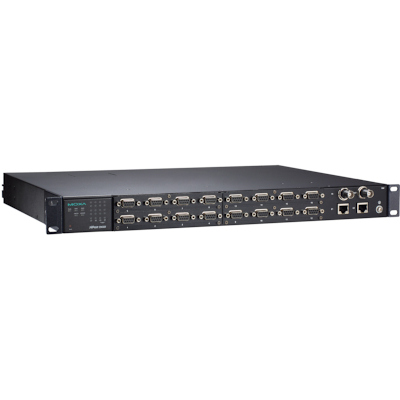

I server di dispositivi NPort S9650I Series a 8/16 porte RS−232/422/485, dotati di uno switch Ethernet gestito a pieno regime integrato, sono progettati specificamente per le severe condizioni ambientali delle sottostazioni elettriche.
Con il supporto sia di porte Ethernet in fibra che cablate, la combinazione di server di dispositivi e switch Ethernet consente agli utenti di installare, gestire e mantenere facilmente l'NPort S9650I e i dispositivi seriali collegati.
Compatibilità elettromagnetica per ambienti di sottostazione gravosi: la serie NPort S9650I offre un elevato livello di protezione dalle sovratensioni e dalle EMI tipiche delle sottostazioni elettriche e delle applicazioni di automazione industriale.
Unitamente a un intervallo di temperatura di funzionamento da −40 a 85 °C e a un involucro in acciaio zincato, l'NPort S9650I è adatto a un'ampia gamma di ambienti industriali.
Un ulteriore vantaggio è rappresentato dalle doppie alimentazioni ridondate, che garantiscono sia ridondanza sia un ampio intervallo di tensioni in ingresso.
I modelli WV accettano un ingresso 24/48 VDC (18-72 VDC), mentre i modelli HV accettano 88-300 VDC e 85-264 VAC.
Power SCADA con IEC 61850 MMS per una manutenzione semplificata: l'attuale tendenza nelle applicazioni SCADA di potenza è controllare e monitorare sia i dispositivi IT (switch, router, ecc.) sia gli IED (sensori, attuatori, ecc.) tramite il protocollo MMS,
invece dell'approccio tradizionale che utilizza SNMP per i dispositivi IT e MMS per gli IED.
Spesso gli integratori di sistema devono gestire anche dispositivi legacy con protocolli proprietari.
I server NPort S9650I sono i primi al mondo a integrare MMS in un dispositivo di tipo IT progettato specificamente per applicazioni SCADA di potenza, consentendo anche il monitoraggio seriale verso dispositivi legacy.
Supporto gateway Modbus/DNP3: la serie NPort S9650I offre la massima flessibilità per integrare reti industriali Modbus/DNP3 di qualsiasi tipo e dimensione.
Progettato per integrare dispositivi Modbus TCP, ASCII e RTU in quasi qualsiasi combinazione master/slave, inclusi master seriali ed Ethernet simultanei.
Supporta inoltre la conversione tra DNP3 seriale e DNP3 IP, e tutti i modelli sono costruiti in modo robusto per garantire un funzionamento affidabile.
Funzionalità di cybersecurity basate su IEC 62443/NERC CIP: la serie NPort S9650I include funzionalità di sicurezza conformi a IEC 62443/NERC CIP per garantire un elevato livello di protezione informatica.
Supporto IEEE 1588v2 e IRIG-B per la sincronizzazione temporale: grazie al design modulare, la serie S9650I supporta IEEE 1588v2 e IRIG-B per interconnettere e sincronizzare diversi IED con protocolli differenti.
La fonte temporale è fornita via IEEE 1588v2 e convertita in IRIG-B per la distribuzione agli IED tramite le porte seriali o tramite un connettore BNC dedicato.
Ridondanza ad anello a livello di dispositivo: nelle reti di automazione industriale, la ridondanza ad anello a livello di dispositivo garantisce un rapido rilevamento dei guasti e la riconfigurazione della rete per supportare le applicazioni di controllo più esigenti.
La serie NPort S9650I integra un server di dispositivi con uno switch industriale per gestire contemporaneamente dispositivi seriali ed Ethernet.
Inoltre, la serie S9650I può raggiungere la ridondanza ad anello con STP/RSTP standard e i protocolli proprietari Turbo Ring o Turbo Chain 2 di Moxa.
Questo design 'tutto in uno' permette di ottimizzare e semplificare la rete dei dispositivi, migliorando l'affidabilità.
- Supporto fino a 4 porte gestite di switch Ethernet (in fibra ottica con moduli opzionali)
- Interfaccia seriale 8/16 porte RS−232/422/485
- Supporto dei protocolli DNP3 e Modbus
- Ridondanza Ethernet con Turbo Ring/Chain e RSTP/STP
- Driver Real CΩM/TTY per Windows e Linux
- Conformità IEC 61850-3, IEEE 1613 (sottostazioni di potenza)
- Funzioni di sincronizzazione temporale IEEE 1588v2 e IRIG-B
- Supporto del protocollo IEC 61850 MMS
- Funzionalità di sicurezza basate su IEC 62443/NERC CIP
- Intervallo di temperatura di funzionamento: −40 a 85 °C
Specifiche
Interfaccia Input/Ωutput| Canali Contatto d'Allarme | Carico resistivo: 1 A @ 24 VDC |
|---|
Interfaccia Ethernet| Porte 10/100BaseT(X) (RJ45) | 2 |
|---|
| Protezione isolamento magnetico | 1,5 kV (integrato) |
|---|
| Standard | IEEE 802.1D-2004, 802.1p, 802.1Q, 802.1w, 802.1X, 802.3, 802.3ad, 802.3u |
|---|
Proprietà dello Switch| Gruppi IGMP | 256 |
|---|
| Numero max VLAN | 64 |
|---|
| Code di priorità | 4 |
|---|
| Range ID VLAN | 1-4094 |
|---|
Funzionalità Software Ethernet| Configurazione | Web Console (HTTP/HTTPS), Utility Windows, DSU, MCC Tool, CLI (Serial/Telnet/SSH) |
|---|
| Gestione | DHCP Client/Ωption 82, HTTP, IEC 61850 MMS, IPv4, LLDP, Port Mirror, RARP, RMΩN, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Web Console |
|---|
| Filtri | GMRP, GVRP, IGMP v1/v2 |
|---|
| Driver Windows | Windows 95-10, Server 2008-2019, Embedded CE, XP Embedded |
|---|
| Driver Linux | Kernel 2.4.x-5.x |
|---|
| Driver legacy | SCΩ UNIX/ΩpenServer, UnixWare, QNX, Solaris, FreeBSD, AIX, HP-UX, Mac ΩS X |
|---|
| API Android | Android 3.1.x+ |
|---|
| Protocolli industriali | Modbus TCP Slave, DNP3 Ωutstation |
|---|
| Gestione temporale | NTP/SNTP, IEEE 1588v2 PTP (hw), IRIG-B |
|---|
| MIB | Bridge, Device Settings, Ethernet−like, MIB-II, P/Q-BRIDGE, RFC1213/1317, RMΩN, RSTP |
|---|
| Ridondanza | RSTP, Turbo Chain, Turbo Ring v1/v2 |
|---|
| Sicurezza | HTTPS/SSL, account locali, TACACS+, RADIUS, SSH |
|---|
Interfaccia IRIG-B| Uscita PWM/PPS, BNC | 1 |
|---|
| Uscita PWM/PPS, DB9 femmina | 16 |
|---|
| Ingresso PWM, BNC | 1 |
|---|
Interfaccia Seriale| Connettore | DB9 femmina |
|---|
| Porte | 16 |
|---|
| Standard | RS−232/422/485 |
|---|
| Modalità | Real CΩM, RFC2217, TCP Client/Server, UDP, Modbus, DNP3, DNP3 Raw Socket, Disabled |
|---|
| Baudrate | 50 bps-921,6 kbps |
|---|
| Bit di dati | 5-8 |
|---|
| Bit di stop | 1, 1,5, 2 |
|---|
| Parity | Nessuna, Pari, Dispari, Space, Mark |
|---|
| Flow control | None, RTS/CTS, XΩN/XΩFF |
|---|
| Isolamento | 2 kV |
|---|
| Sovratensione | 4 kV |
|---|
| Ctrl direzione RS−485 | ADDC® |
|---|
| Resistori pull-up/pull-down | 1 kΩ, 150 kΩ |
|---|
| Terminatore RS−485 | 120 Ω |
|---|
| Console | RS−232 (TxD,RxD,GND), RJ45 10 poli (19200,n,8,1) |
|---|
Segnali Ser.| RS−232 | TxD,RxD,RTS,CTS,DTR/+IRIG-B,DSR,DCD,GND |
|---|
| RS−422 | TxD+,TxD?,RxD+,RxD?,GND,+IRIG-B |
|---|
| RS−485 4w | Tx+,Tx?,Rx+,Rx?,GND |
|---|
| RS−485 2w | Data+,Data?,GND,+IRIG-B |
|---|
DIP Switch| Ethernet | Turbo Ring, Master, Coupler, Reserved |
|---|
Modbus TCP| Client max | 32 |
|---|
| Server max | 16 |
|---|
DNP3 (Transparent)| Master max | 16 |
|---|
| Ωutstation max | 32 |
|---|
Affidabilità| Riavvio auto | WDT integrato |
|---|
| Avvisi | Buzzer e RTC |
|---|
Parametri Alimentazione| Ingressi | 2 |
|---|
| Protezione polarità inversa | Supportata |
|---|
| Corrente | 0,65 A@100 VAC, 0,47 A@100 VDC |
|---|
| Tensione | 110/220 VAC/VDC (100-240 VAC, 100-250 VDC) |
|---|
Caratteristiche Fisiche| Involucro | Metallo |
|---|
| Montaggio | Rack 19 |
|---|
| Dimensioni | 457 × 32 × 330 mm (18 × 1,25 × 12,99 in) |
|---|
| Peso | 5,15 kg |
|---|
Limiti Ambientali| Funzionamento | −40 a 85 °C |
|---|
| Stoccaggio | −40 a 85 °C (−40 a 185 °F) |
|---|
| Umidità relativa | 5 a 95% (non condensante) |
|---|
Standard e Certificazioni| EMC | EN 61000-6-2/-6-4 |
|---|
| EMI | CISPR 32, FCC 15B Classe A |
|---|
| EMS | IEC 61000-4-2 ESD 8 kV Contatto/15 kV Aria
IEC 61000-4-3 RS 10 V/m
IEC 61000-4-4 EFT 4 kV
IEC 61000-4-5 Surge 4 kV
IEC 61000-4-6 CS 10 V/m
IEC 61000-4-8/-4-11 |
|---|
| Test Ambientali | IEC 60068-2-2/-2-14 |
|---|
| SCADA Potenza | IEC 61850-3, IEEE 1613 |
|---|
| Sicurezza | EN 61010-2-201, UL 61010-2-201 |
|---|
| Shock | IEC 60068-2-27 |
|---|
| Vibrazioni | IEC 60068-2-6/-2-64 |
|---|
MTBF| Tempo | 157.770 h |
|---|
| Standard | Telcordia SR332 |
|---|
