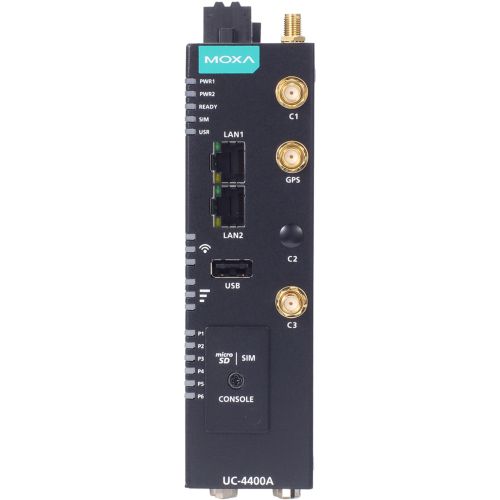

UC-4430A-T MOXA Arm Cortex

UC-4430A-T MOXA

UC-4430A-T

Arm Cortex-A53 quad-core 1.6 GHz industrial computer with 2 Ethernet ports, 2 serial ports, 1 CAN port, 4 DIs, 4 Dos, 2 expansion slots (for Wi-Fi 6E and LTE modules), -40 to 70°C operating temperature

Quantità':

Prezzo per pezzo

€ 1.136,19

(IVA esclusa)

€ 1.386,15 (IVA inclusa)

Prezzo di 1 pz. iva (22%) inclusa: € 1.386,15

Disponibilità: 15 gg lav

Brand: MOXA

SKU: 139204

Model: UC-4430A-T

UC-4430A-T technical sheet

UC-4430A-T datasheet

UC-4430A-T scheda prodotto

Stampa scheda prodotto

Bisogno di aiuto?

Scrivici
una email

Chiamaci
051 6604005
Condividi

La piattaforma di calcolo UC-4400A è progettata per applicazioni di acquisizione dati embedded
Il computer è dotato di fino a quattro porte seriali RS-232/422/485, doppia porta Ethernet 10/100/1000 Mbps e fino a 2 porte CAN, oltre a uno slot Mini PCIe e uno slot M.2 E per supportare moduli LTE Cat.4 e Wi-Fi 6E
Queste capacità versatili consentono agli utenti di adattare efficacemente la UC-4400A a una varietà di soluzioni di comunicazione complesse
La UC-4400A è costruita attorno a un processore Arm Cortex-A53 quad-core ottimizzato per l'uso in sistemi di monitoraggio energetico, ma ampiamente applicabile a diverse soluzioni industriali
Con opzioni di interfacciamento flessibili, questo piccolo computer embedded è un gateway affidabile e sicuro per l'acquisizione e l'elaborazione dei dati nei siti remoti, nonché una piattaforma di comunicazione utile per molti altri deploy su larga scala
Sono disponibili modelli cellular-enabled a temperatura estesa per applicazioni in condizioni estreme
Tutte le unità vengono rigorosamente testate in camera climatica, garantendo che le piattaforme di calcolo con modulo cellulare siano adatte ad applicazioni a temperature estese

  • Processore Arm Cortex-A53 quad-core 1,6 GHz
  • Modulo integrato 5G Sub-6 GHz NR con dual SIM e omologazione AT&T
  • 2 porte Ethernet auto-sensing 10/100/1000 Mbps
  • CANbus e porta seriale con protezione di isolamento 2 kV
  • Moxa Industrial Linux con supporto a lungo termine superiore di 10 anni
  • Supporto Wi-Fi 6E e 4G LTE Cat.4 tramite accessorio opzionale
  • Slot dual SIM
  • Certificazioni CE/FCC/UL
  • Pronto per certificazione ISA/IEC 62443-4-2 SL2
  • Intervallo di temperatura operativa da -40 a 75 °C (da -40 a 70 °C con modulo cellulare abilitato)
Computer
CPUArm Cortex-A53 quad-core 1,6 GHz
DRAM4 GB LPDDR4
Sistemi operativi supportatiMoxa Industrial Linux 3 (Debian 11, kernel 5.10), EOL 2031
Vedi www.moxa.com/MIL
Memoria preinstallata16 GB eMMC
Slot di espansioneSlot microSD × 1
Interfaccia Computer
Porte EthernetPorte auto-sensing 10/100/1000 Mbps (connettore RJ45) × 2
Porte seriali Modelli UC-4414/UC-4434/UC-4454:
Porte RS-232/422/485 × 4 (selezionabili via software, connettore DB9 maschio)
Modelli UC-4410/UC-4430/UC-4450:
Porte RS-232/422/485 × 2 (selezionabili via software, connettore DB9 maschio)
Porte CAN Modelli UC-4414/UC-4434/UC-4454: CAN 2.0 A/B × 2 (DB9 maschio)
Modelli UC-4410/UC-4430/UC-4450: CAN 2.0 A/B × 1 (DB9 maschio)
Ingressi digitaliDI × 4
Uscite digitaliDO × 4
USB 2.0Host USB 2.0 × 1, connettore type-A
Connettore antenna Wi-FiModelli UC-4430/4434/4450/4454:
RP-SMA × 2
Connettore antenna cellulare Modelli UC-4450/4454: SMA × 4
Modelli UC-4430/4434: SMA × 2
Connettore antenna GPSModelli UC-4430/4434/4450/4454:
SMA × 1
Porta consoleRS-232 (TxD, RxD, GND), header 3-pin (115200, n, 8, 1)
Slot di espansione Modelli UC-4430/4434/4450/4454:
Slot M.2 E-key × 1 (per Wi-Fi)
Modelli UC-4430/4434:
Slot mPCIe × 1 (per LTE)
Formato SIMModelli UC-4430/4434/4450/4454: Nano
Numero di SIMModelli UC-4430/4434/4450/4454: 2
PulsantiPulsante programmabile
TPMTPM v2.0
Interfaccia Ethernet
Protezione isolamento magnetico1,5 kV (integrata)
Interfaccia Seriale
Numero porteModelli UC-4414/4434/4454: 4
Modelli UC-4410/4430/4450: 2
Baudrate50 bps a 921,60 kbps
Bit di dati5, 6, 7, 8
Stop bit1, 1,5, 2
ParitàNessuna, Parità pari, dispari, Space, Mark
Controllo di flussoRTS/CTS, XON/XOFF
ADDC (controllo automatico direzione dati) per RS-485
RTS Toggle (solo RS-232)
IsolamentoModelli UC-4414/4434: 2 kV (porte P4 e P5)
Porta console1 × header 3-pin a porta console DB9
Segnali Seriali
RS-232TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2wData+, Data-, GND
RS-485-4wTx+, Tx-, Rx+, Rx-, GND
Interfaccia CAN
Numero porteModelli UC-4414/4434/4454: 2
Modelli UC-4410/4430/4450: 1
Baudrate10 a 1000 kbps
ConnettoreDB9 maschio
Protocolli industrialiCAN 2.0A, CAN 2.0B
Isolamento2 kV (integrato)
SegnaliCAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
Ingressi Digitali
Canali ingresso digitaleDI × 4
ConnettoreMorsettiera Euroblock avvitabile
Tipo sensoreContatto umido (NPN)
Contatto secco
Contatto seccoLogica 1: aperto
Logica 0: a GND
Contatto umido (COM DI)Logica 1: 0 - 3 VDC
Logica 0: 10 - 30 VDC
Isolamento3 kV VDC
Uscite Digitali
Canali uscita digitaleDO × 4
ConnettoreMorsettiera Euroblock avvitabile
Corrente200 mA per canale
Tipo I/OSink
Tensione0 - 30 VDC
Interfaccia Cellulare
5G NR Bands5G NSA e SA:
n1 (FDD 2100 MHz), n2 (FDD 1900 MHz), n3 (FDD 1800 MHz), n5 (FDD 850 MHz),
n7 (FDD 2600 MHz), n8 (FDD 900 MHz), n20 (FDD 800 MHz), n25 (FDD 1900 MHz),
n28 (FDD 700 MHz), n29 (SDL 700 MHz), n40 (TDD 2300 MHz), n41 (TDD 2500 MHz),
n48 (TDD 3600 MHz), n66 (FDD 1700/AWS-3 MHz), n71 (FDD 600 MHz), n75 (SDL 1500 MHz),
n77 (TDD 3700 MHz), n78 (TDD 3500 MHz), n79 (TDD 4500 MHz)
LTE BandsB1 (FDD 2100 MHz), B2 (FDD 1900 MHz), B3 (FDD 1800 MHz), B4 (FDD 1700/AWS MHz), B5 (FDD 850 MHz),
B7 (FDD 2600 MHz), B8 (FDD 900 MHz), B12 (FDD 700ac MHz), B13 (FDD 700c MHz), B14 (FDD 700PS MHz),
B17 (FDD 700bc MHz), B18 (FDD 800 MHz), B19 (FDD 800 MHz), B20 (FDD 800DD MHz), B25 (FDD 1900 MHz),
B26 (FDD 850 MHz), B28 (FDD 700 MHz), B29 (SDL 700 MHz), B30 (FDD 2300 MHz), B32 (SDL 1500 MHz),
B34 (TDD 2000 MHz), B38 (TDD 2600 MHz), B39 (TDD 1900 MHz), B40 (TDD 2300 MHz), B41 (TDD 2500 MHz),
B42 (TDD 3500 MHz), B43 (TDD 3600 MHz), B46 (TDD 5200 MHz), B48 (TDD 3600 MHz), B66 (FDD 1700/AWS-3 MHz),
B71 (FDD 600 MHz)
UMT BandsB1 (2100 MHz), B2 (1900 MHz), B3 (1800 MHz), B4 (AWS), B5 (850 MHz), B6 (800 MHz), B8 (900 MHz), B19 (800 MHz)
Interfaccia GPS
Gamma di frequenzaGNSS wide-band: 1559 - 1606 MHz (raccomandato)
GPS: BW NB GPS 2,046 MHz (centro 1575,42 MHz)
GLONASS: BW ≈ 8,3 MHz (1597,05 - 1606 MHz)
BeiDou: BW 4,092 MHz (1559,05 - 1563,14 MHz)
Galileo: BW 4,092 MHz (centro 1575,42 MHz)
Tipi di antenna supportatiAntenna attiva (default)
Antenna passiva
Time to First Fix (TTFF)Hot start: 1 s
Warm start: 27 s
Cold start: 28 s
SensibilitàCold starts: -146 dBm
Tracking: -161 dBm
Acquisition: -148 dBm
Frequenza di aggiornamentoMinimo 1 Hz
Interfaccia WLAN
Standard WLAN802.11a/b/g/n/ac/ax (richiede accessorio Wi-Fi opzionale)
Banda di frequenza2,4 GHz / 6 GHz
2,4 GHz / 5 GHz
Funzioni di Sicurezza
Sicurezza hardwareTPM 2.0
Hardware Root of Trust Secure Boot
Rilevamento intrusioniHost-based Intrusion Detection
Strumenti di sicurezzaSecurity Diagnostic Tool
Security Event Auditing
Secure Update
Protezione discoCrittografia LUKS
RipristinoRipristino in un passo all'ultimo stato sicuro noto
Design a doppio sistema con failback automatico
AffidabilitàNetwork Keep Alive
Network Failover e Failback
Indicatori LED
SistemaPower × 2
READY (avvio dispositivo) × 1
Indicatore scheda SIM × 1
LAN2 porte, 1 per porta (10/100/1000 Mbps)
SerialeModelli UC-4414/4434/4454:
1 LED per ciascuna delle 4 porte seriali
Modelli UC-4410/4430/4450:
1 LED per ciascuna delle 2 porte seriali
CANModelli UC-4414/4434/4454:
1 LED per ciascuna delle 2 porte CAN
Modelli UC-4410/4430/4450:
1 LED per la porta CAN
Forza segnale wirelessCellulare × 3
Wi-Fi × 3
Programmabile utente1
Parametri di Alimentazione
Ingressi di alimentazioneIngressi ridondanti doppi
Tensione in ingresso9 - 48 VDC
Corrente in ingressoModelli UC-4410/4414: 1,53 A @ 9 VDC, 0,21 A @ 48 VDC
Modelli UC-4430/4434: 2,10 A @ 9 VDC, 0,27 A @ 48 VDC (con accessorio LTE)
Modelli UC-4450/4454: 2,13 A @ 9 VDC, 0,30 A @ 48 VDC
Consumo energeticoModelli UC-4410/4414: 10 W @ 95 % carico CPU
Modelli UC-4430/4434: 13 W (con LTE) @ 95 % carico CPU
Modelli UC-4450/4454: 14,4 W @ 95 % carico CPU
Connettore alimentazioneMorsettiera Euroblock avvitabile
Protezione inversione polaritàSupportata
Affidabilità
Riavvio automaticoRTC esterno (orologio in tempo reale)
Strumenti di allertaWDT esterno (watchdog timer)
Caratteristiche Fisiche
InvolucroMetallo SECC
Grado di protezioneIP30
Dimensioni141,5 × 120 × 41 mm (5,57 × 4,72 × 1,62 in)
Peso750 g (1,7 lb)
InstallazioneMontaggio su guida DIN
Montaggio a parete (kit opzionale)
Limiti Ambientali
Temperatura operativaCon Wi-Fi: -30 - 70 °C (-22 - 158 °F)
Con cellulare: -40 - 70 °C (-40 - 158 °F)
Operazione non wireless:
-40 - 75 °C (-40 - 167 °F)
Temperatura di stoccaggio (con imballo)-40 - 85 °C (-40 - 185 °F)
Umidità relativa5 - 95 % (non condensante)
Normative e Certificazioni
EMCEN 55032/35
EN 61000-6-2/-6-4
UKCA
RCM
Modelli UC-441/443:
KC
Modelli UC-441:
BSMI
EMIFCC Part 15B Class A
ICES-003 Class A
EN 55032 Class A
EN 61000-6-4 Class A
EMSIEC 61000-4-2 ESD: Contatto 4 kV; Aria 8 kV
IEC 61000-4-3 RS: 80 MHz - 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione 1 kV; Segnale 1 kV
IEC 61000-4-5 Surge: Alimentazione 2 kV L-L; Segnale 4 kV L-G
IEC 61000-4-6 CS: 150 kHz - 80 MHz; Segnale 10 V
IEC 61000-4-8 PFMF
Frequenza radioModelli UC-445:
FCC
CE (RED)
ISED
RCM
NCC
Omologazioni operatoriModelli UC-445:
AT&T
Verizon
Completamento previsto Q1 2025
PTCRB
Omologazioni internazionaliFCC
CE
ISED
UKCA
RCM
Modelli UC-441/443:
KC
Modelli UC-441:
BSMI
Modelli UC-445:
NCC (Q1 2025)
SicurezzaIEC 62368-1
EN 62368-1
UL 62368-1
Modelli UC-441:
BSMI
ShockIEC 60068-2-27
VibrazioniIEC 60068-2-64
2 grms @ 5 - 500 Hz, onde casuali, 1 h per asse (senza dispositivi USB collegati)
Prodotto ecologicoRoHS, CRoHS, WEEE
MTBF
Tempo UC-4410A-T: 1 311 070 h
UC-4414A-I-T: 1 097 567 h
UC-4430A-T: 1 161 321 h
UC-4434A-I-T: 813 255 h
UC-4450A-T-5G: 982 234 h
UC-4454A-T-5G: 892 697 h
StandardTelcordia (Bellcore) Standard TR/SR
Garanzia
Periodo di garanzia5 anni
