DN-10001 DIGITUS pannelli patch desktop

Caratteristiche tecniche

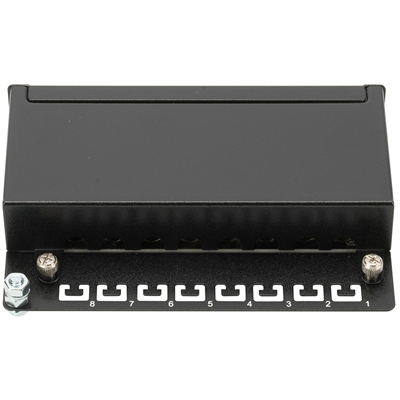

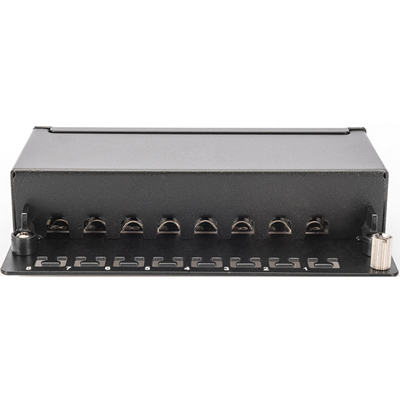

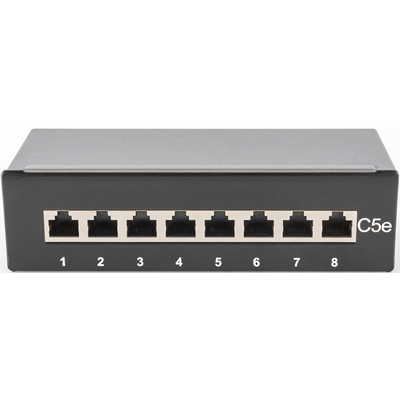

CAT 5e Desktop Patch Panel, 8 Port 8x RJ45 full shielded connectors

Utilizzo su applicazioni SOHO

I pannelli patch desktop di DIGITUS® sono la soluzione perfetta per le applicazioni SoHo (Smart Office Home Office). Le prese RJ45 non schermate forniscono un supporto ottimale per il cavo con le prestazioni migliori.

Dettagli tecnici

• Proprietà di trasferimento: Categoria 5e
• Campi di applicazione: Fino a 100 MHz, 10/100Base-T, 1GBase-T
• Norme: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C
• Caratteristiche generali:
• Adatto per installazioni in superficie
• Prese RJ45, 8P8C
• Installazione del cavo attraverso moduli LSA, codice del colore secondo EIA/TIA 568 A & B
• Fissaggio del cavo attraverso fascette
• Messa a terra centrale
• Collegamento dello schermo a 360°
• Proprietà meccaniche:
• Materiale dell'alloggiamento: Acciaio laminato a freddo, zincato, spessore 1,5 mm ai sensi di EN1.4301, UNS S30400, AISI 304 e LMSAD110
• Materiale presa RJ45: ABS UL 94V-0
• Contatto presa RJ45: Bronzo fosforoso verniciato, contatto dorato 0,5 μ
• Schermatura RJ-45: Bronzo nichelato
• Isolante connettore: Krone LSA+, UL 94V-2, bronzo fosforoso galvanizzato
• Massa del cavo: Non incluso nella confezione
• Circuito stampato: FR4, UL 94V-0
• Proprietà fisiche:
• Forza di inserimento: 30N max. (IEC 60603-7-5)
• Carico di trazione: 7,7 kg tra presa e spina
• Temperatura di esercizio: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Ciclo presa: > 750 ai sensi di ISO/IEC 11801, IEC 60603-7-5
• Terminale: > 200 ai sensi di ISO/IEC 11801, IEC 60603-7-5
• Supporto di base: 22-26 AWG conduttore intrecciato e massivo
• Resistenza all'isolamento: > 500 MOhm
• Resistenza del contatto: < 20 MilliOhm
• Rigidità dielettrica: 1000 VDC (contatto/contatto), 1500 VDC (contatto/massa)
• Colore: nero, RAL 9005
• Unità: 1
• Categoria: CAT 5e
• Porte: 8

Description

CAT 5e Desktop Patch Panel, 8 Port 8x RJ45 full shielded connectors

Applicable for SOHO solutions

The Desktop Patch Panels from DIGITUS® are the ideal solution for SoHo applications (Smart Office Home Office).The fully shielded RJ45 sockets provide an optimal stability for your cables with best performances.

Technical Details

• Transmission properties: Category 5e
• Area of application: Up to 100 MHz, 10/100Base-T, 1GBase-T
• Norms: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
• General properties:
• Suitable for surface mount installation
• RJ45 female, 8P8C

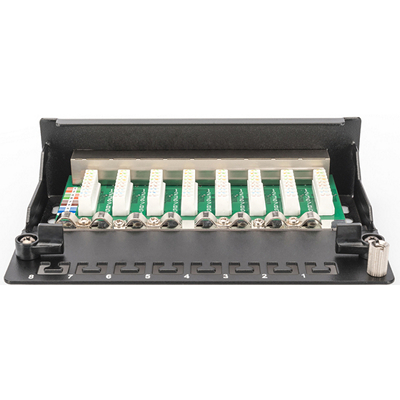

• Cable installation via LSA strips, color coded according to EIA/TIA 568 A & B
• Cable fixing with smart cable ties
• Central ground connection
• 360° shield coverage
• Mechanical properties:
• Housing material: 1.5 mm galvanic cold rolled steel, acc. to EN1.4301, UNS S30400, AISI 304 and LMSAD110
• RJ45 female material: ABS UL 94V-0
• RJ45 female contact: Tinned phosphor bronze, 0.5 μ gold-plated contact
• RJ45 shielding: Tinned bronze
• LSA termination clamp: Krone LSA+, UL 94V-2, zinc plated phosphor bronze
• Ground wire: Not included
• Conductor plate: FR4, UL 94V-0
• Physical properties:
• Insertion force: 30N max. (IEC 60603-7-5)
• Retention strength: 7.7 kg between jack and plug
• Operation temperature: -20° C to +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Mating cycles female: > 750 acc. to ISO/IEC 11801, IEC 60603-7-5
• Clamp: > 200 acc. to ISO/IEC 11801, IEC 60603-7-5
• IDC wire size: 22 – 26 AWG solid and stranded conductor
• Insulation resistance: > 500 MOhm
• Contact resistance: < 20 MilliOhm
• Dielectric strength: 1000 VDC (Contact/Contact), 1500 VDC (Contact/Ground)
• Color: black, RAL 9005
• Units: 1
• Category: CAT 5e
• Ports: 8
