Il protocollo Modbus
Modbus è un protocollo di comunicazione seriale utilizzato per l'automazione industriale
è un protocollo master-slave, il che significa che c'è un dispositivo master che inizia tutte le comunicazioni e uno o più dispositivi slave che rispondono alle richieste del master,
I messaggi Modbus sono costituiti da un header, un campo dati e un campo di controllo degli errori.
L'header identifica il dispositivo slave a cui viene inviato il messaggio e il codice di funzione che specifica il tipo di operazione che il Modbus master sta richiedendo.
Il campo dati contiene i dati che il master sta richiedendo o inviando al dispositivo Modbus slave.
Il campo di controllo degli errori viene utilizzato per verificare l'integrità del messaggio.
Esistono due tipi principali di messaggi Modbus
- messaggi di richiesta e messaggi di risposta.
- messaggi di richiesta vengono inviati dal dispositivo master al dispositivo slave per richiedere dati o per eseguire un'operazione.
Modbus è un protocollo molto flessibile
alcuni dei motivi per cui Modbus è un protocollo molto flessibile
Supporta una vasta gamma di dispositivi e applicazioni: Modbus può essere utilizzato per comunicare con una vasta gamma di dispositivi, tra cui PLC, sensori, attuatori, terminali di controllo e altro ancora. Può essere utilizzato anche per una vasta gamma di applicazioni, tra cui la raccolta dati, il controllo di processo e la supervisione.è facile da implementare: Modbus è un protocollo relativamente semplice da implementare. Sono disponibili librerie e driver per la maggior parte dei linguaggi di programmazione, rendendolo facile per gli sviluppatori integrare Modbus nelle proprie applicazioni.
è facile da utilizzare: Modbus è un protocollo semplice da usare. I dispositivi Modbus sono generalmente configurati con un indirizzo univoco, che consente ai dispositivi master di accedere facilmente ai dati o modificare le impostazioni.
Alcuni dei vantaggi specifici della flessibilità di Modbus
è possibile utilizzare Modbus per collegare dispositivi di diversi produttori: Modbus è un protocollo aperto, il che significa che è possibile utilizzare dispositivi di diversi produttori contemporaneamente. Ciò rende Modbus una scelta popolare per le applicazioni che richiedono l'integrazione di dispositivi di diversi fornitori.è possibile utilizzare Modbus per collegare dispositivi in una varietà di topologie di rete: Modbus può essere utilizzato in una varietà di topologie di rete, tra cui bus seriali, Ethernet e wireless. Ciò rende Modbus una scelta versatile per una vasta gamma di applicazioni.
è possibile utilizzare Modbus per trasmettere una varietà di tipi di dati: Modbus può essere utilizzato per trasmettere una varietà di tipi di dati, tra cui dati binari, dati ASCII e dati in formato floating point. Ciò rende Modbus una scelta versatile per una vasta gamma di applicazioni.
- Ecco alcuni esempi di come Modbus può essere utilizzato nelle applicazioni di automazione industriale:
- Un PLC può utilizzare Modbus per comunicare con un sensore per leggere la temperatura di un processo.
- Un PLC può utilizzare Modbus per comunicare con un attuatore per controllare la velocità di un motore.
- Un computer può utilizzare Modbus per comunicare con un PLC per monitorare e controllare un processo di produzione.
Modbus è un protocollo di comunicazione seriale point-to-point
che utilizza un formato di messaggio standard per scambiare dati tra dispositivi.
Il protocollo è basato su un modello master-slave.
Modbus Master: inizia tutte le comunicazioni
Modbus Slave: uno o più dispositivi slave rispondono alle richieste del master
I codici di funzione Modbus sono utilizzati per specificare il tipo di operazione che il master sta richiedendo.
Ci sono oltre 60 codici di funzione Modbus, che coprono una vasta gamma di operazioni, tra cui:
- Lettura di dati da un dispositivo slave
- Scrittura di dati su un dispositivo slave
- Esecuzione di un'operazione su un dispositivo slave
Vantaggi di utilizzare Modbus
- Compatibilità: Modbus è compatibile con una vasta gamma di dispositivi industriali, inclusi PLC, sensori, attuatori e altri dispositivi di automazione.
- Semplicità: Modbus è un protocollo relativamente semplice da implementare e utilizzare.
- Costi contenuti: I dispositivi Modbus sono relativamente economici.
- Scalabilità: Modbus è scalabile e può essere utilizzato in applicazioni di qualsiasi dimensione.
- Affidabilità: Modbus è un protocollo affidabile che è stato utilizzato in applicazioni industriali per molti anni.
- Controllo di processo: Modbus può essere utilizzato per controllare l'hardware industriale, come motori, valvole e sensori.
- Acquisizione dati: Modbus può essere utilizzato per acquisire dati da sensori e altri dispositivi.
- Scambio di dati: Modbus può essere utilizzato per scambiare dati tra diversi sistemi.
- Monitoraggio e diagnostica: Modbus può essere utilizzato per monitorare e diagnosticare i dispositivi industriali.
Modalità di comunicazione utilizzate con il protocollo Modbus.
Modbus RTU
Modbus RTU è una modalità di comunicazione seriale che utilizza un cavo RS-232, RS-485 o RS-422, è la modalità di comunicazione Modbus più comune e viene utilizzata in applicazioni industriali in cui è necessario un collegamento fisico tra i dispositivi.
Ecco alcuni esempi di quando utilizzare la modalità di comunicazione Modbus RTU:
- Applicazioni industriali in cui è necessario un collegamento fisico tra i dispositivi: Modbus RTU è la modalità di comunicazione Modbus più comune e viene utilizzata in applicazioni industriali in cui è necessario un collegamento fisico tra i dispositivi. Ad esempio, può essere utilizzato per collegare sensori e attuatori a un PLC.
- Applicazioni in cui è necessario un basso consumo energetico: Modbus RTU è una modalità di comunicazione relativamente efficiente dal punto di vista energetico. Questo lo rende una buona scelta per applicazioni in cui è necessario un basso consumo energetico.
- Applicazioni in cui è necessario un costo di implementazione basso: Modbus RTU è una modalità di comunicazione relativamente economica da implementare. Questo lo rende una buona scelta per applicazioni in cui è necessario un costo di implementazione basso.
Modbus TCP
Modbus TCP è una modalità di comunicazione Ethernet che utilizza il protocollo TCP/IP, è una modalità di comunicazione più flessibile di Modbus RTU e può essere utilizzata in applicazioni che richiedono una comunicazione su una rete Ethernet.
Ecco alcuni esempi di quando utilizzare la modalità di comunicazione Modbus TCP:
- Applicazioni in cui è necessario un collegamento su una rete Ethernet: Modbus TCP è una modalità di comunicazione più flessibile di Modbus RTU e può essere utilizzata in applicazioni che richiedono una comunicazione su una rete Ethernet. Ad esempio, può essere utilizzato per collegare un PLC a un computer su una rete Ethernet.
- Applicazioni in cui è necessario un'elevata velocità di comunicazione: Modbus TCP può supportare velocità di comunicazione più elevate di Modbus RTU. Questo lo rende una buona scelta per applicazioni in cui è necessaria un'elevata velocità di comunicazione.
- Applicazioni in cui è necessario un alto livello di sicurezza: Modbus TCP può essere utilizzato con il protocollo di sicurezza SSL/TLS per fornire un alto livello di sicurezza. Questo lo rende una buona scelta per applicazioni in cui è necessario un alto livello di sicurezza.
La scelta della modalità di comunicazione Modbus dipende dalle specifiche esigenze dell'applicazione.
In generale, RTU è la scelta migliore per le applicazioni in cui è importante la velocità e l'efficienza della comunicazione, mentre TCP è la scelta migliore per le applicazioni in cui è necessaria una comunicazione affidabile su lunghe distanze.
ASCII è la scelta migliore per le applicazioni in cui è importante la facilità d'uso.
Modbus Gateway
Un Modbus Gateway è un dispositivo hardware o software che consente a due o più dispositivi che utilizzano diversi protocolli di comunicazione di scambiare dati tra loro. In particolare, un gateway Modbus consente a dispositivi che utilizzano il protocollo Modbus di comunicare con dispositivi che utilizzano altri protocolli, come Ethernet, TCP/IP, Modbus TCP, ecc.
I gateway Modbus sono spesso utilizzati in applicazioni industriali, dove è necessario collegare dispositivi di diversi produttori o di diverse generazioni. Ad esempio, un gateway Modbus può essere utilizzato per collegare un vecchio PLC Modbus a un nuovo sistema SCADA basato su Ethernet.
- I gateway Modbus offrono una serie di vantaggi, tra cui:
- Permette a dispositivi che utilizzano diversi protocolli di comunicare tra loro.
- Rende più facile la gestione di dispositivi che utilizzano diversi protocolli.
- Può migliorare la sicurezza e l'affidabilità della comunicazione.
- Ecco alcuni esempi di applicazioni in cui vengono utilizzati i gateway Modbus:
- Collegamento di PLC Modbus a sistemi SCADA.
- Collegamento di sensori e attuatori Modbus a reti Ethernet.
- Collegamento di dispositivi Modbus di diversi produttori.
- Collegamento di dispositivi Modbus di diverse generazioni.

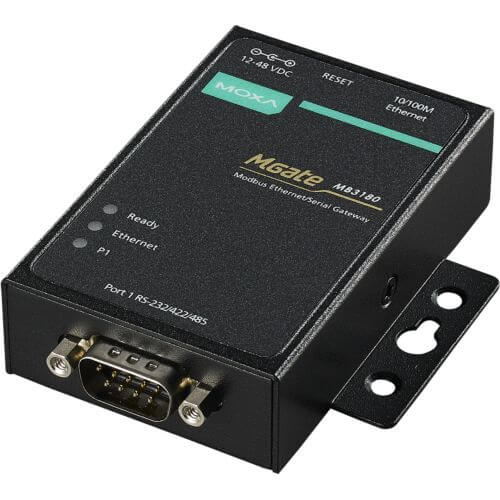

Gateway Modbus MB3180 MGate Moxa
