DN-9010-1

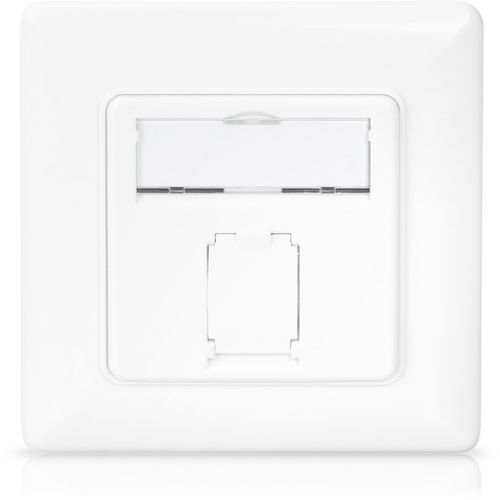

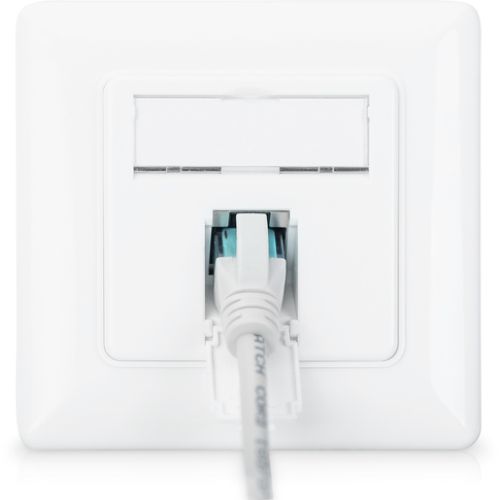

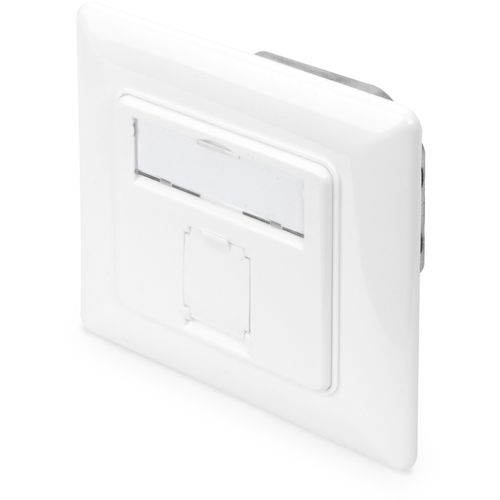

PLACCA A MURO CON 1 CONNETTORE RJ45 CATEGORIA 6A PER RETI BIANCO
Bisogno di aiuto?
Descrizione
Standard orientati al futuro e qualità high-end per la vostra rete.
- La presa dati Cat.6A con connessione di rete RJ-45 è progettata per il montaggio ad incasso ed è compatibile con tutte le gamme di interruttori comuni di altri produttori.
- Per l'installazione può essere utilizzata una presa da incasso standard - il cavo viene immesso verticalmente dall'alto o dal basso - il cavo di installazione viene collegato tramite i morsetti a taglio LSA.
- La presa di rete profonda 28 mm in metallo pressofuso possiede una schermatura completa e soddisfa le seguenti norme: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+
- Grazie allo standard Ethernet 10GBase-T e alla classe EA, la presa LAN supporta 10 Gbit/s & 500 MHz - Le barre LSA per l'installazione dei cavi di posa sono codificate a colori secondo EIA/TIA 568 A & B.

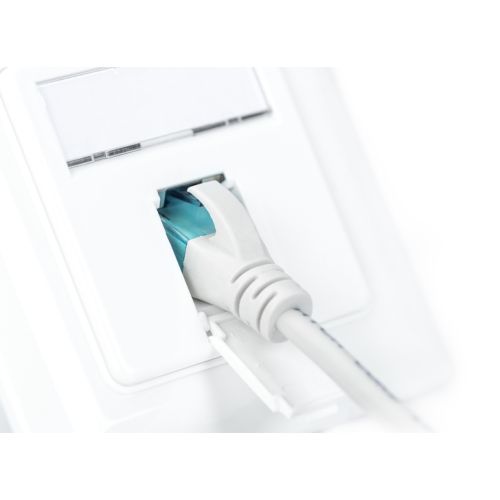

- La presa UAE ha un campo di etichettatura per l'identificazione individuale - Se nessun cavo patch è inserito nella presa RJ45, lo sportello antipolvere può essere chiuso.
La prese dati CAT 6A di DIGITUS® hanno un design compatibile con tutte le gamme di interruttori comuni di altri produttori. Sono certificate ai sensi di CAT 6A ANSI/TIA 568 e ISO/IEC 11801, EN 50173 e possiedono 1 presa schermata RJ45. Installazione cavo mediante barra LSA, codifica del colore secondo EIA/TIA 568 A & B. La presa UP è ideale per collegare i vostri cavi di installazioni in modo pulito e ordinato. Adatta a profondità di installazione a partire da 28 mm. La presa è completata dal campo visivo integrato, con il quale è possibile contrassegnare in modo ottimale la presa con un inserto per dicitura.
Dettagli tecnici
Caratteristica di trasmissione: Categoria 6A
Intervalli di applicazione: Fino 500 MHz, 10GBase-T
Norme: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+
Proprietà generiche:
Adatta per installazione in canalina a muro, da incasso & a parete
Presa RJ45, 8P8C
Installazione cavo mediante barra LSA, codifica del colore secondo EIA/TIA 568 A & B
Serracavo integrato per cavo di installazione

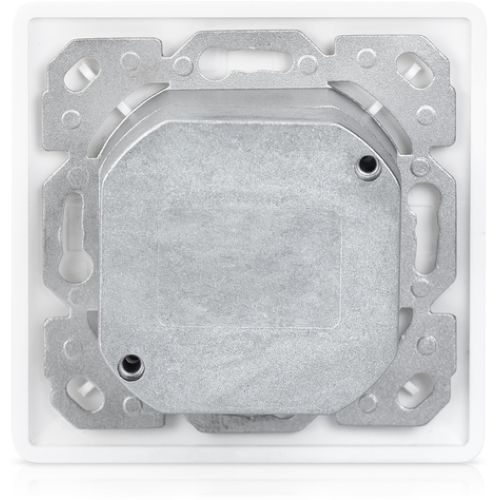

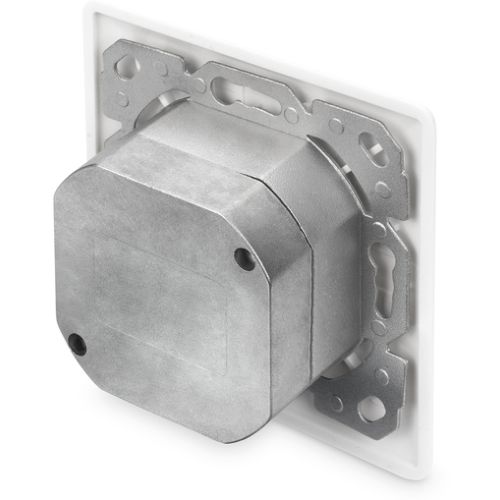

Schermatura completa della presa RJ45 e delle barre LSA tramite l’alloggiamento in metallo pressofuso che la racchiude completamente
Presa con angolo di 40° per forza di trazione per cavo patch
Piastra centrale: 50 x 50 mm
Telaio: 80 x 80 mm
Piastra centrale con copertura antipolvere integrata
Design compatibile con le gamme di interruttori comuni
Proprietà tecniche:
Materiale alloggiamento: Alloggiamento in metallo pressofuso
Materiale presa RJ45: ABS UL 94V-0
Contatto presa RJ45: Bronzo fosforato nichelato, contatto placcato oro 0,5 μ
Schermatura RJ-45: Bronzo nichelato
Morsetto a taglio LSA: Corona LSA+, UL 94V-2, bronzo fosforoso zincato
Circuito stampato: FR4, UL 94V-0
Proprietà fisiche:
Forza d’innesto: 30N max. (IEC 60603-7-5)
Carico di trazione: 7,7 kg tra presa e connettore
Temperatura operativa: da -20° C a +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
Ciclo d’inserzione presa: > 750 ai sensi di ISO/IEC 11801, IEC 60603-7-5
Morsetto: > 200 ai sensi di ISO/IEC 11801, IEC 60603-7-5
Alloggiamento connettore: Cavi rigidi e conduttori flessibili 22-26 AWG
Resistenza all’isolamento: > 500 MOhm
Resistenza di contatto: < 20 MilliOhm
Resistenza dielettrica: 1000 VDC (contatto/contatto), 1500 VDC (contatto/massa)
Non compatibile con cavi patch R&M freenet
Profondità di installazione: 28 mm
