DN-91512S-G, CAT 5e, pannello patch classe D, schermato, grigio
DN-91512S-G
CAT 5e, pannello patch classe D, schermato, grigio
Bisogno di aiuto?
Descrizione
Le migliori prestazioni e qualità della connessione per la vostra rete.
Il sezionatore di classe D Cat.5e è conforme allo standard 10" per l’installazione rack in un apposito armadio di rete e funge da punto di collegamento centrale per il vostro cablaggio di rete

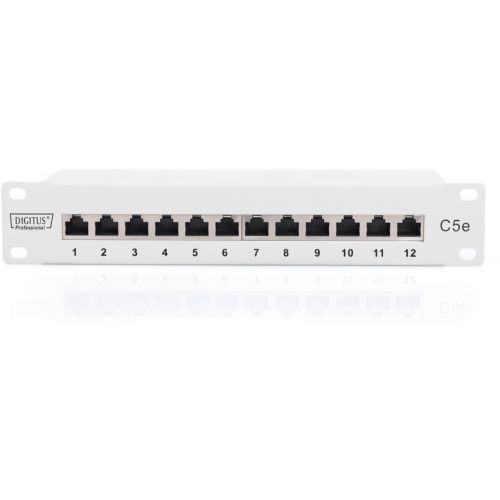

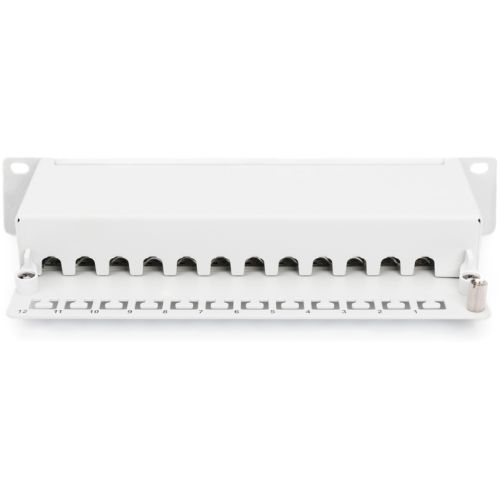

Un alloggiamento in metallo chiuso con collegamento di terra centrale garantisce la schermatura del pannello patch a 12 porte e delle barre LSA per il montaggio dei cavi di posa di rete
Il pannello patch è progettato per 100 MHz / 1GBASE-T, funziona anche con cavi e dispositivi della categoria Cat.5 grazie alla compatibilità con versioni precedenti
Il sezionamento può essere eseguito secondo EIA/TIA 568 A & B (le basse LSA hanno una codifica a colori corrispondente), adatto per cavi di rete con AWG 22-26 (cavi rigidi e conduttori flessibili)
Cicli d’inserzione presa: > 750 - Carico di trazione RJ45: 7,7 kg - Resistenza dielettrica: 1000 VDC (contatto/contatto), 1500 VDC (contatto/massa) - Resistenza all’isolamento: >500 MΩ - Resistenza di contatto <20 mΩ
I pannelli patch CAT 5e per l'installazione su rack da 254 mm (10") di DIGITUS® sono testati e certificati in conformità con ISO/IEC 11801 e EN 50173. il cavo di installazione è realizzato con moduli LSA i colori dei quali sono codificati secondo EIA/TIA 568B. L'alloggiamento è creato in acciaio laminato a freddo galvanizzato ai sensi di EN1.4301, UNS S30400, AISI 304 e LMSAD110.
Dettagli tecnici
Proprietà di trasferimento: Categoria 5e
Campi di applicazione: Fino a 100 MHz, 10/100Base-T, 1GBase-T
Norme: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C
Caratteristiche generali
Adatto per installazione in armadi da 254 mm (10")
Prese RJ45, 8P8C

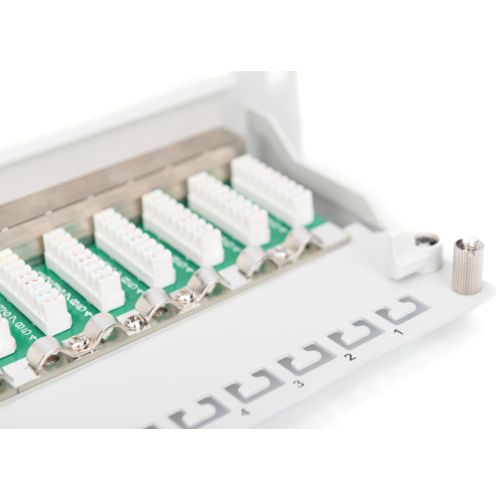

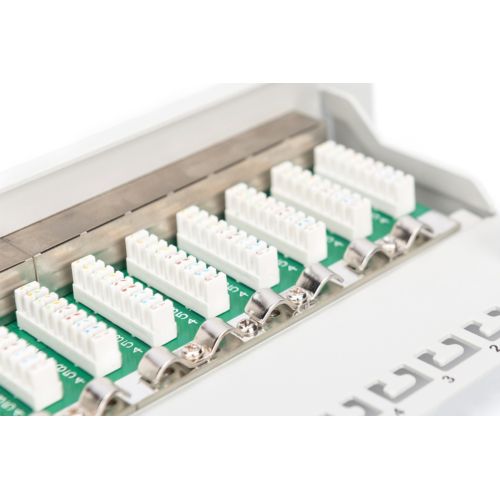

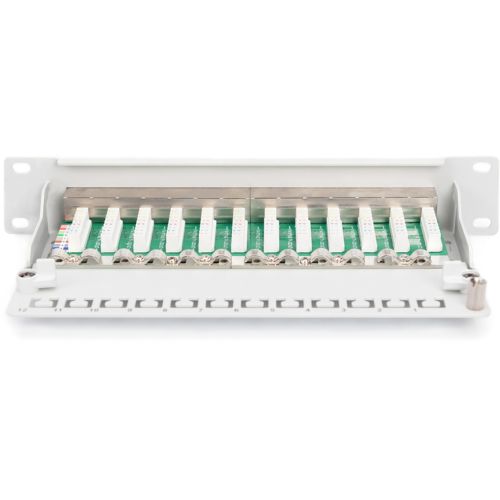

Installazione del cavo attraverso moduli LSA, codice del colore secondo EIA/TIA 568 A & B
Fissaggio del cavo attraverso fascette
Messa a terra centrale
Collegamento dello schermo a 360°
Proprietà meccaniche
Materiale dell'alloggiamento: Acciaio laminato a freddo, zincato, spessore 1,5 mm ai sensi di EN1.4301, UNS S30400, AISI 304 e LMSAD110
Materiale presa RJ45: ABS UL 94V-0
Contatto presa RJ45: Bronzo fosforoso verniciato, contatto dorato 0,5 μ
Schermatura RJ-45: Bronzo nichelato
Isolante connettore: Krone LSA+, UL 94V-2, bronzo fosforoso galvanizzato
Massa del cavo: Non incluso nella confezione
Circuito stampato: FR4, UL 94V-0
Proprietà fisiche
Forza di inserimento: 30N max. (IEC 60603-7-5)
Carico di trazione: 7,7 kg tra presa e spina
Temperatura di esercizio: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
Ciclo presa: > 750 ai sensi di ISO/IEC 11801, IEC 60603-7-5
Terminale: > 200 ai sensi di ISO/IEC 11801, IEC 60603-7-5
Supporto di base: 22-26 AWG conduttore intrecciato e massivo
Resistenza all'isolamento: > 500 MOhm
Resistenza del contatto: < 20 MilliOhm
Rigidità dielettrica: 1000 VDC (contatto/contatto), 1500 VDC (contatto/massa)
Colore grigio (RAL 7035)
Colore: grigio chiaro, RAL 7035
Unità: 1
Categoria: CAT 5e
Porte: 12
