DN-91612S-G DIGITUS Pannelli Patch

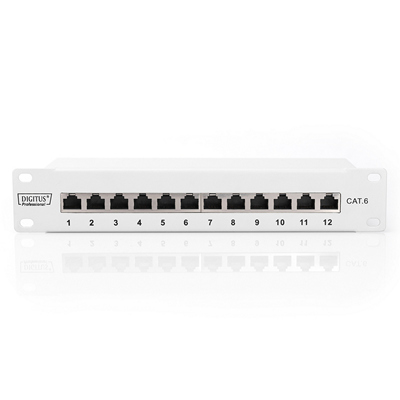

 DIGITUS Pannello patch CAT 6, classe E, schermato, 12 porte RJ45, 8P8C, LSA, 1HE, 254mm(10") installazione rack.
I pannelli patch CAT 6 per l'installazione su rack da 254 mm (10") di DIGITUS® sono creati secondo la classe E Link Performance, per un massimo di 250 MHz, ISO/IEC 11801 e EN 50173. il cavo di installazione è realizzato con moduli LSA i colori dei quali sono codificati secondo EIA/TIA 568B. L'alloggiamento è realizzato in acciaio galvanizzato laminato a freddo ai sensi di EN1.4301, UNS S30400, AISI 304 e LMSAD110.
Proprietà di trasferimento: Categoria 6
Campi di applicazione: Fino a 250 MHz, 1GBase-T
Norme: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C

Caratteristiche generali:

• Adatto per installazione in armadi da 254 mm (10")
• Prese RJ45, 8P8C

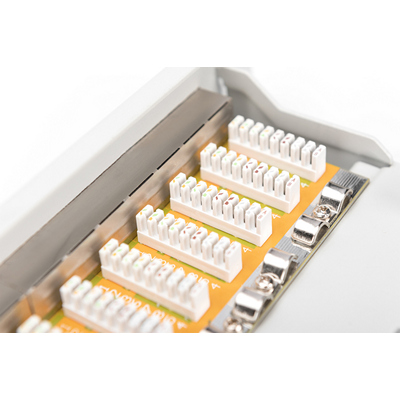

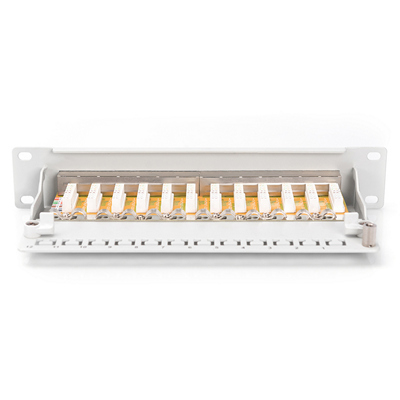

• Installazione del cavo attraverso moduli LSA, codice del colore secondo EIA/TIA 568 A & B

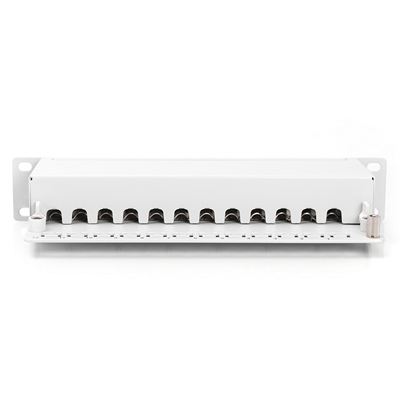

• Fissaggio del cavo attraverso fascette
• Messa a terra centrale
• Collegamento dello schermo a 360°
• Proprietà meccaniche:
• Materiale dell'alloggiamento: Acciaio laminato a freddo, zincato, spessore 1,5 mm ai sensi di EN1.4301, UNS S30400, AISI 304 e LMSAD110
• Materiale presa RJ45: ABS UL 94V-0
• Contatto presa RJ45: Bronzo fosforoso verniciato, contatto dorato 0,5 .
• Schermatura RJ-45: Bronzo nichelato
• Isolante connettore: Krone LSA+, UL 94V-2, bronzo fosforoso galvanizzato
• Massa del cavo: Non incluso nella confezione
• Circuito stampato: FR4, UL 94V-0
• Proprietà fisiche:
• Forza di inserimento: 30N max. (IEC 60603-7-5)
• Carico di trazione: 7,7 kg tra presa e spina
• Temperatura di esercizio: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Ciclo presa: > 750 ai sensi di ISO/IEC 11801, IEC 60603-7-5
• Terminale: > 200 ai sensi di ISO/IEC 11801, IEC 60603-7-5
• Supporto di base: 22-26 AWG conduttore intrecciato e massivo
• Resistenza all'isolamento: > 500 MOhm
• Resistenza del contatto: < 20 MilliOhm
• Rigidità dielettrica: 1000 VDC (contatto/contatto), 1500 VDC (contatto/massa)
• Categoria: CAT 6
• Porte: 12
• Unità: 1

Description

CAT 6, Class E patch panel, shielded, 12-port RJ45 8P8C, LSA, 1U, 254 mm(10")Rack Mount, grey

Future-oriented standards and high-end quality for your network.

The CAT 6 Patch Panels for 254 mm (10") rack mount from DIGITUS® are manufactured with Link Performance Class E, for up to 250 MHz, ISO/IEC 11801 and EN 50173. Cable installation takes place via LSA strips which are color coded acc. EIA/TIA 568B. The housing consists of galvanized, cold-rolled steel, acc. EN1.4301, UNS S30400, AISI 304 and LMSAD110.

Technical Details

• Transmission properties: Category 6
• Area of application: Up to 250 MHz, 1GBase-T
• Norms: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
• General properties:
• Suitable for 254 mm (10") cabinet mounting
• RJ45 female, 8P8C
• Cable installation via LSA strips, color coded according to EIA/TIA 568 A & B
• Cable fixing with smart cable ties
• Central ground connection
• 360° shield coverage
• Mechanical properties:
• Housing material: 1.5 mm galvanic cold rolled steel, acc. to EN1.4301, UNS S30400, AISI 304 and LMSAD110
• RJ45 female material: ABS UL 94V-0
• RJ45 female contact: Tinned phosphor bronze, 0.5 μ gold-plated contact
• RJ45 shielding: Tinned bronze
• LSA termination clamp: Krone LSA+, UL 94V-2, zinc plated phosphor bronze
• Ground wire: Not included
• Conductor plate: FR4, UL 94V-0
• Physical properties:
• Insertion force: 30N max. (IEC 60603-7-5)
• Retention strength: 7.7 kg between jack and plug
• Operation temperature: -20° C to +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Mating cycles female: > 750 acc. to ISO/IEC 11801, IEC 60603-7-5
• Clamp: > 200 acc. to ISO/IEC 11801, IEC 60603-7-5
• IDC wire size: 22 – 26 AWG solid and stranded conductor
• Insulation resistance: > 500 MOhm
• Contact resistance: < 20 MilliOhm
• Dielectric strength: 1000 VDC (Contact/Contact), 1500 VDC (Contact/Ground)
• Color: Grey (RAL 7035)
• Units: 1
• Category: CAT 6
• Ports: 12
• Color: grey
