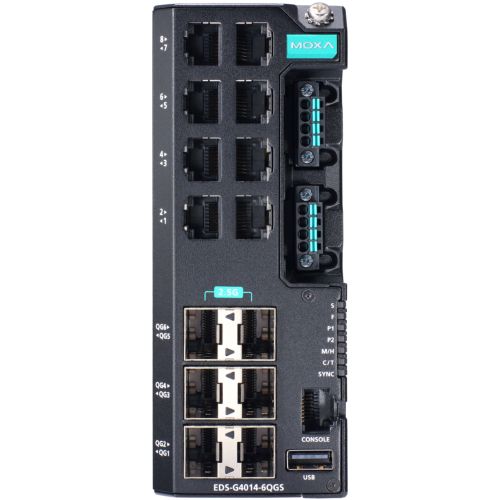

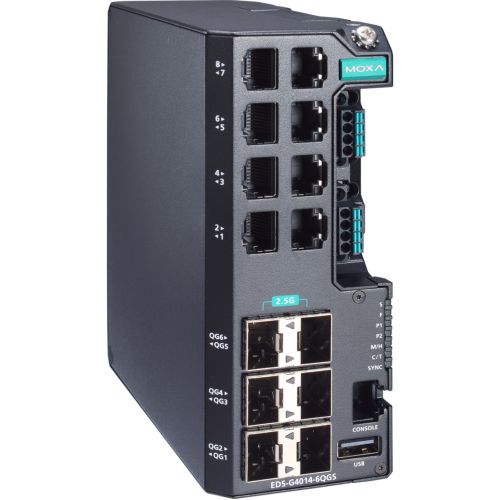

EDS-G4014-6QGS-LV-T, Managed Full Gigabit Ethernet switch with 8 10/100/1000BaseT(X) ports, 6 1000/2500BaseSFP ports, dual power inputs 12/24/48 VDC, -40 to 75°C operating temperature
EDS-G4014-6QGS-LV-T
Managed Full Gigabit Ethernet switch with 8 10/100/1000BaseT(X) ports, 6 1000/2500BaseSFP ports, dual power inputs 12/24/48 VDC, -40 to 75°C operating temperature
SPEDIZIONE GRATUITA
Certificati
Caratteristiche
La serie EDS−G4014 è dotata di otto porte Ethernet Gigabit e sei porte in fibra ottica da 2,5 Gbps, rendendola ideale per aggiornare una rete esistente alla velocità Gigabit o per costruire una nuova dorsale completamente Gigabit
La velocità di trasmissione Gigabit aumenta la larghezza di banda per prestazioni superiori e può trasferire rapidamente grandi quantità di servizi triple−play attraverso la rete
Le tecnologie Ethernet ridondanti come Turbo Ring, Turbo Chain e RSTP/STP aumentano l'affidabilità del sistema e migliorano la disponibilità della dorsale di rete
La serie EDS−G4014 è progettata specificamente per applicazioni esigenti come monitoraggio video e di processo, ITS e sistemi DCS, tutti i quali possono beneficiare di una dorsale scalabile
- Turbo Ring e Turbo Chain (tempo di recupero < 50 ms @ 250 switch) e RSTP/STP per la ridondanza di rete
- Ampia gamma di opzioni di alimentazione per un'installazione flessibile
- Design compatto e flessibile per adattarsi a spazi ristretti
- Supporta MXstudio per una gestione industriale di rete semplice e visuale
- Maggiore capacità di larghezza di banda grazie agli slot SFP in fibra che supportano fino a 2,5 Gbps
- Certificato IEC 62443−4−2 Security Level 2
Specifiche
| Porte 10/100/1000BaseT(X) (connettore RJ45) | 8 Connessione Auto MDI/MDI−X Negoziazione automatica della velocità Modalità Full/Half duplex |
|---|---|
| Porte 1000/2500BaseSFP | 6 |
| Standard | IEEE 802.3 per 10BaseT IEEE 802.3u per 100BaseT(X) IEEE 802.3ab per 1000BaseT(X) IEEE 802.3z per 1000BaseX IEEE 802.3bz per 2.5GBaseX IEEE 802.3x per flow control IEEE 802.3ad per aggregazione porte con LACP IEEE 802.1Q per VLAN Tagging IEEE 802.1D−2004 per Spanning Tree Protocol IEEE 802.1w per Rapid Spanning Tree Protocol IEEE 802.1p per Class of Service IEEE 802.1X per autenticazione |
| Protocolli industriali | EtherNet/IP Modbus TCP PRΩFINET IΩ Device |
|---|---|
| Gestione | IPv4/IPv6 Flow control Back Pressure Flow Control DHCP Server/Client ARP RARP LLDP Port Mirroring (SPAN, RSPAN) Linkup Delay SMTP SNMP Trap SNMP Inform SNMPv1/v2c/v3 RMΩN TFTP SFTP HTTP HTTPS Telnet Syslog MIB privata Verifica fibra |
| Filtro | GMRP GVRP GARP VLAN 802.1Q IGMP Snooping v1/v2/v3 IGMP Querier |
| Protocolli di ridondanza | STP RSTP Turbo Ring v2 Turbo Chain Ring Coupling Dual−Homing Link Aggregation MRP MSTP |
| Sicurezza | Protezione da tempeste di broadcast Rate Limit Controllo accessi di fiducia Blocco porte statico MAC Sticky HTTPS/SSL SSH RADIUS TACACS+ Politica di login e password Elenco di controllo accessi DHCP Snooping |
| Gestione del tempo | SNTP NTP Server/Client Autenticazione NTP IEEE 1588v2 PTP (hardware) Profili di alimentazione supportati: IEEE 1588 Default 2008, IEC 61850−9−3−2016, IEEE C37.238−2017 |
| Protocolli | IPv4/IPv6 TCP/IP UDP ICMP ARP RARP TFTP DNS NTP Client DHCP Server DHCP Client 802.1X QoS HTTPS HTTP Telnet SMTP SNMPv1/v2c/v3 RMΩN Syslog |
| MIB | P−BRIDGE MIB Q−BRIDGE MIB IEEE8021−SPANNING−TREE−MIB IEEE8021−PAE−MIB IEEE8023−LAG−MIB LLDP−EXT−DΩT1−MIB LLDP−EXT−DΩT3−MIB SNMPv2−MIB Gruppi RMΩN MIB 1, 2, 3, 9 |
| Dimensione tabella MAC | 16 K |
|---|---|
| Jumbo Frame | 9.216 KB |
| Max. numero di VLAN | 256 |
| Intervallo ID VLAN | VID 1-4094 |
| Gruppi IGMP | 512 |
| Code di priorità | 4 |
| Buffer pacchetti | 1 MB |
| Indicatori LED | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
|---|
| Porta console | RS−232 (TxD, RxD, GND), RJ45 8 pin (115200, n, 8, 1) |
|---|
| Connettore USB | USB Type A (Riservato) |
|---|
| Canali contatto allarme | 1, uscita relè con portata di 1 A @ 24 VDC |
|---|---|
| Canali di ingresso digitale | 1 |
| Ingressi digitali | +13 a +30 V per stato 1 −30 a +3 V per stato 0 Corrente massima: 8 mA |
| Pulsanti | Pulsante di reset |
| DIP switch | Turbo Ring, Master, Coupler, Reserve |
|---|
| Connettore | 2 morsettiere rimovibili a 4 contatti |
|---|---|
| Modulo di alimentazione preinstallato | PWR−105−HV−I |
| Nota | La serie EDS−G4014 supporta alimentatori modulari. I nomi dei modelli e i parametri di alimentazione dipendono dal modulo installato. Ad esempio: EDS−G4014−6QGS−T + PWR−100−LV ≥ EDS−G4014−6QGS−LV−T EDS−G4014−6QGS−T + PWR−105−HV−I ≥ EDS−G4014−6QGS−HV−T Se si installa un modulo diverso, fare riferimento alle specifiche del modello corrispondente. |
| Tensione di ingresso | 12/24/48 VDC Ingressi doppi ridondanti |
| Tensione operativa | 9,6 a 60 VDC |
| Corrente di ingresso | 12-48 VDC, 1,50-0,40 A o 24 VDC, 0,70 A |
| Consumo energetico (max.) | 14,91 W |
| Protezione da sovraccarico | Supportata |
| Protezione inversione polarità | Supportata |
| Grado di protezione | IP40 |
|---|---|
| Dimensioni | 55 x 140 x 122,5 mm (2,17 x 5,51 x 4,82 in) |
| Peso | 846 g (1,87 lb) |
| Installazione | Montaggio su guida DIN Montaggio a parete (con kit opzionale) |
| Involucro | Metallo |
| Temperatura operativa | −40 a 75°C |
|---|---|
| Umidità relativa ambientale | 5 a 95% (non condensante) |
| EMC | EN 55032/35 EN 61000−6−2/−6−4 |
|---|---|
| EMI | CISPR 32, FCC Part 15B Classe A |
| EMS | IEC 61000−4−2 ESD: Contatto: 8 kV; Aria: 15 kV IEC 61000−4−3 RS: 80 MHz-1 GHz: 20 V/m IEC 61000−4−4 EFT: Alimentazione: 4 kV; Segnale: 4 kV IEC 61000−4−5 Surge: Alimentazione: 4 kV; Segnale: 4 kV IEC 61000−4−6 CS: 10 V IEC 61000−4−8 PFMF |
| Cybersecurity industriale | IEC 62443−4−2 Security Level 2 |
| Sicurezza | UL 61010−2−201 EN 62368−1 (LVD) |
| Vibrazioni | IEC 60068−2−6 |
| Shock | IEC 60068−2−27 |
| Caduta libera | IEC 60068−2−32 |
| Ferroviario | EN 50121−4 |
| Controllo traffico | NEMA TS2 |
| Sottostazioni elettriche | IEC 61850−3 IEEE 1613 Classe 1 |
| Tempo | 487.613 ore |
|---|
| Periodo di garanzia | 5 anni |
|---|
