MGate 5114 MOXA Gateways

1-port Modbus/IEC101 to IEC104 gateway, 0 to 60°C operating temperatureMOXA

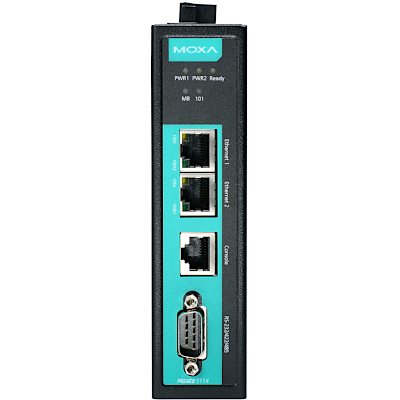

MGate 5114

1-port Modbus/IEC101 to IEC104 gateway, 0 to 60°C operating temperature

SPEDIZIONE GRATUITA

Quantità':

Prezzo per pezzo

€ 647,70

(IVA esclusa)

€ 790,19 (IVA inclusa)

Articoli	Prezzo (IVA esc.)
1+ pz.	€ 647,70
5+ pz.	€ 628,27
10+ pz.	€ 615,32

Disponibilità: 10 gg lav

Brand: MOXA

SKU: 111016

Model: MGate 5114

MGate 5114 datasheet

Stampa scheda prodotto

Bisogno di aiuto?

Scrivici
una email

Chiamaci
051 6604005

Protocols

Certificati

Scheda Tecnica

Funzionalità e vantaggi

L'MGate 5114 è un gateway Ethernet industriale con 2 porte Ethernet e 1 porta seriale RS-232/422/485 per comunicazioni di rete Modbus RTU/ASCII/TCP, IEC 60870-5-101 e IEC 60870-5-104.
Integrando i protocolli di energia più comuni, l'MGate 5114 offre la flessibilità necessaria per gestire le diverse condizioni dei dispositivi di campo che utilizzano protocolli differenti per collegarsi a un sistema SCADA di potenza.
Per integrare dispositivi Modbus o IEC 60870-5-101 in una rete IEC 60870-5-104, utilizza l'MGate 5114 come master/client Modbus o master IEC 60870-5-101 per raccogliere e scambiare dati con sistemi IEC 60870-5-104.

Conversione di protocollo tra Modbus RTU/ASCII/TCP, IEC 60870-5-101 e IEC 60870-5-104
Supporta IEC 60870-5-101 master/slave (bilanciato/sbilanciato)
Supporta IEC 60870-5-104 client/server
Supporta Modbus RTU/ASCII/TCP master/client e slave/server
Configurazione senza sforzo tramite wizard web
Monitoraggio dello stato e protezione da guasti per una manutenzione semplificata
Monitoraggio del traffico e diagnostica integrati per una rapida risoluzione dei problemi e trasmissione dati cloud per valutazioni e analisi dei costi
Slot microSD per backup/duplicazione configurazioni, log eventi e buffering dati in caso di perdita di connessione cloud
Cascading Ethernet integrato per un cablaggio semplificato
Ingressi di alimentazione DC ridondanti e uscita relè
Modelli con temperatura di esercizio da -40 a 75 °C disponibili
Porta seriale con protezione d'isolamento da 2 kV

Specifiche

Interfaccia Ethernet
Porte 10/100BaseT(X) (connettore RJ45)	2 Connessione auto MDI/MDI-X
Protezione isolamento magnetico	1,5 kV (integrato)

Caratteristiche software Ethernet
Protocolli industriali	Modbus TCP Client (Master) Modbus TCP Server (Slave) IEC 60870-5-104 Client IEC 60870-5-104 Server
Ωpzioni di configurazione	Web Console (HTTP/HTTPS) Device Search Utility (DSU) Telnet Console
Gestione	ARP DHCP Client DNS HTTP HTTPS SMTP SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet SSH UDP NTP Client
MIB	RFC1213, RFC1317
Gestione dell'ora	NTP Client

Funzioni di sicurezza
Autenticazione	Database locale
Crittografia	HTTPS AES-128 AES-256 SHA-256
Protocolli di sicurezza	SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Interfaccia seriale
Porta console	RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
Numero di porte	1
Connettore	DB9 maschio
Standard seriali	RS-232/422/485
Baudrate	50 bps - 921,6 kbps
Bit di dati	7, 8
Parità	Even Mark None Ωdd Space
Bit di stop	1, 2
Controllo di flusso	RTS Toggle (solo RS-232) RTS/CTS
Controllo direzione dati RS-485	Automatic Data Direction Control (ADDC)
Resistori pull-up/pull-down per RS-485	1 kΩ, 150 kΩ
Terminatore per RS-485	120 Ω
Isolamento	2 kV (integrato)

Segnali seriali
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Caratteristiche software seriale
Protocolli industriali	Modbus RTU/ASCII Master Modbus RTU/ASCII Slave IEC 60870-5-101 Master (bilanciato/sbilanciato) IEC 60870-5-101 Slave (bilanciato/sbilanciato)
Ωpzioni di configurazione	Console seriale

Modbus RTU/ASCII
Modalità	Master, Slave
Funzioni supportate	1, 2, 3, 4, 5, 6, 15, 16, 23
Comandi max.	128

Modbus TCP
Modalità	Client (Master), Server (Slave)
Funzioni supportate	1, 2, 3, 4, 5, 6, 15, 16, 23
Connessioni client max.	32
Connessioni server max.	32
Comandi max.	128

IEC 60870-5-104
Modalità	Client Server
Connessioni client max.	32
Connessioni server max.	32
Ωggetti informativi max.	2000 punti

IEC 60870-5-101
Modalità	Master (bilanciato/sbilanciato) Slave (bilanciato/sbilanciato)
Connessioni master max.	1
Connessioni slave max.	1 (bilanciato), 31 (sbilanciato)
Ωggetti informativi max.	2000 punti

Memoria
Slot microSD	Fino a 32 GB (compatibile SD 2.0)

Parametri di alimentazione
Tensione d'ingresso	12-48 VDC
Corrente d'ingresso	455 mA @ 12 VDC
Connettore di alimentazione	Blocco Euro a vite

Relè
Corrente di contatto	Carico resistivo: 2 A @ 30 VDC

Caratteristiche fisiche
Involucro	Metallo
Grado di protezione	IP30
Dimensioni	36 × 105 × 140 mm (1,42 × 4,14 × 5,51 in)
Peso	507 g (1,12 lb)

Limiti ambientali
Temperatura di esercizio	0 a 60°C
Temperatura di stoccaggio (con confezione)	−40-85 °C (−40 - 185 °F)
Umidità relativa	5-95% (senza condensa)

Normative e certificazioni
EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class B
EMS	IEC 61000-4-2 ESD: contatto 8 kV; aria 15 kV IEC 61000-4-3 RF: 80 MHz-1 GHz: 10 V/m IEC 61000-4-4 EFT: potenza 4 kV; segnale 2 kV IEC 61000-4-5 Surge: potenza 2 kV; segnale 2 kV IEC 61000-4-6 CS: 150 kHz-80 MHz: 10 V/m; segnale 10 V/m IEC 61000-4-8 PFMF
Sicurezza	EN 62368-1 UL 508
Zone pericolose	ATEX Class I Division 2 IECEx
Caduta libera	IEC 60068-2-32
Urto	IEC 60068-2-27
Vibrazioni	IEC 60068-2-6 IEC 60068-2-64

MTBF
Tempo	1.140.815 ore
Standard	Telcordia SR332

Garanzia
Periodo di garanzia	5 anni
