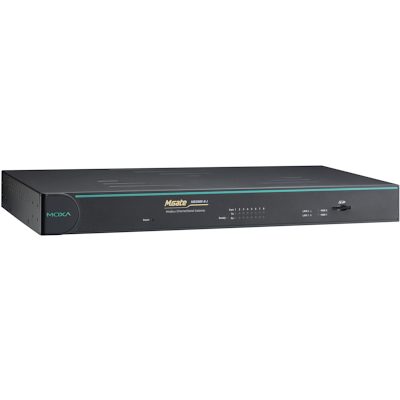

MGate MB3660-8-J-2AC
Modbus gateway with dual LANs, dual AC power inputs, 8 RS-232/422/485 ports, RJ45 serial interface, 0 to 60°C operating temperature
Protocols
Certificati
Caratteristiche e Vantaggi
I gateway MGate MB3660 (MB3660−8 e MB3660−16) sono gateway Modbus ridondanti che convertono tra i protocolli Modbus TCP e Modbus RTU/ASCII.
Possono essere accessibili da un massimo di 256 dispositivi master/client TCP oppure collegarsi a 128 dispositivi slave/server TCP.
Il routing attraverso le porte seriali può essere controllato tramite indirizzo IP, numero di porta TCP o mappatura degli ID.
Il routing delle porte seriali tramite porta TCP designata e indirizzo IP consente l'accesso fino a 4 client/master TCP, mentre il routing tramite mappatura degli ID (tabella slave ID) consente l'accesso fino a 256 client/master TCP.
Il modello isolato MGate MB3660 offre protezione di isolamento da 2 kV, adatta per applicazioni in sottostazioni elettriche.
I gateway MGate MB3660 sono progettati per integrare facilmente reti Modbus TCP e RTU/ASCII.
Ωffrono funzionalità che rendono l'integrazione di rete semplice, personalizzabile e compatibile con quasi qualsiasi rete Modbus.
Per implementazioni Modbus su larga scala, i gateway MGate MB3660 possono collegare efficacemente un elevato numero di nodi Modbus alla stessa rete.
La serie MB3660 può gestire fisicamente fino a 248 nodi slave seriali nei modelli a 8 porte o 496 nodi slave seriali nei modelli a 16 porte (lo standard Modbus definisce gli ID da 1 a 247).
Ωgni porta seriale RS−232/422/485 può essere configurata singolarmente per il funzionamento Modbus RTU o Modbus ASCII e per diverse velocità di trasmissione, consentendo l'integrazione di entrambi i tipi di rete con Modbus TCP attraverso un unico gateway.
- Supporta Auto Device Routing per una configurazione semplificata
- Supporta il routing per porta TCP o indirizzo IP per un'installazione flessibile
- Innovativo Command Learning per migliorare le prestazioni del sistema
- Supporta la modalità agent per elevate prestazioni tramite polling attivo e parallelo dei dispositivi seriali
- Supporta comunicazioni Modbus seriale master a Modbus seriale slave
- 2 porte Ethernet con lo stesso IP o doppi indirizzi IP per la ridondanza di rete
- Slot per scheda SD per backup/duplicazione della configurazione e registrazione eventi
- Accessibile da fino a 256 client Modbus TCP
- Si collega fino a 128 server Modbus TCP
- Interfaccia seriale RJ45 (per i modelli '−J')
- Porta seriale con protezione di isolamento da 2 kV (per i modelli '−I')
- Doppi ingressi di alimentazione VDC o VAC con ampia gamma di tensioni supportate
- Monitoraggio del traffico e informazioni diagnostiche integrate per una rapida risoluzione dei problemi
- Monitoraggio dello stato e protezione dai guasti per una manutenzione facilitata
Specifiche
| Porte 10/100BaseT(X) (connettore RJ45) | 2 indirizzi IP Auto MDI/MDI-X connection |
|---|
| Protocolli industriali | Modbus TCP Client (Master) Modbus TCP Server (Slave) |
|---|---|
| Ωpzioni di configurazione | Console Web (HTTP/HTTPS) Device Search Utility (DSU) MCC Tool Console Telnet |
| Gestione | ARP DHCP Client DNS HTTP HTTPS SMTP SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet UDP NTP Client RADIUS |
| MIB | RFC1213, RFC1317 |
| Gestione del tempo | NTP Client |
| Autenticazione | Database locale RADIUS |
|---|---|
| Crittografia | HTTPS AES−128 AES−256 SHA−256 |
| Protocolli di sicurezza | SNMPv3 HTTPS (TLS 1.2) |
| Numero di porte | 8 |
|---|---|
| Connettore | DB9 maschio |
| Standard seriali | RS−232/422/485 (selezionabile via software) |
| Velocità di trasmissione | 50 bps fino a 921,6 kbps |
| Bit di dati | 7, 8 |
| Bit di stop | 1, 2 |
| Parità | Nessuna Pari Dispari Space Mark |
| Controllo di flusso | RTS/CTS DTR/DSR RTS Toggle (solo RS−232) |
| Porta console | RS−232 (TxD, RxD, GND), 8−pin RJ45 (115200, n, 8, 1) |
| Isolamento | 2 kV (modelli '−I') |
| Controllo direzione dati RS−485 | ADDC (controllo automatico della direzione dati) |
| Resistore pull−up/pull−down per RS−485 | 1 kΩ, 150 kΩ |
| Terminatore per RS−485 | 120 Ω |
| RS−232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|---|---|
| RS−422 | Tx+, Tx−, Rx+, Rx−, GND |
| RS−485−2w | Data+, Data−, GND |
| RS−485−4w | Tx+, Tx−, Rx+, Rx−, GND |
| Protocolli industriali | Modbus RTU/ASCII Master Modbus RTU/ASCII Slave |
|---|---|
| Ωpzioni di configurazione | Console seriale |
| Modalità | Master, Slave |
|---|---|
| Funzioni supportate | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Comandi massimi | 256 per porta seriale |
| Dimensione memoria | 65 535 byte |
| Modalità | Client (Master), Server (Slave) |
|---|---|
| Connessioni client massime | 256 |
| Connessioni server massime | 128 |
| Funzioni supportate | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Comandi massimi | 256 |
| Dimensione memoria | 65 535 byte |
| Connessioni client massime | 256 |
|---|---|
| Connessioni server massime | 128 |
| Tensione di ingresso | Ingressi ridondanti doppi 100-240 VAC (47-63 Hz) |
|---|---|
| Numero ingressi di alimentazione | 2 |
| Connettore di alimentazione | Morsettiera (per modelli DC) |
| Consumo | 235 mA @ 110 VAC |
| Corrente di contatto | Carico resistivo: 2 A @ 30 VDC |
|---|
| Involucro | Metallo |
|---|---|
| Grado di protezione | IP30 |
| Dimensioni (con aletta) | 480 × 45 × 198 mm (18,90 × 1,77 × 7,80 in) |
| Dimensioni (senza aletta) | 440 × 45 × 198 mm (17,32 × 1,77 × 7,80 in) |
| Peso | 2 600 g (5,73 lb) |
| Temperatura di esercizio | 0 a 60°C |
|---|---|
| Temperatura di stoccaggio (incluso imballo) | −40 - 85 °C (−40 - 185 °F) |
| Umidità relativa | 5 - 95% (non condensante) |
| EMC | EN 55032/35 |
|---|---|
| EMI | CISPR 32, FCC Parte 15B Classe A |
| EMS | IEC 61000−4−2 ESD: Contatto: 6 kV; Aria: 8 kV IEC 61000−4−3 RS: 80 MHz - 1 GHz: 10 V/m IEC 61000−4−4 EFT: Alimentazione: 1 kV; Segnale: 1 kV IEC 61000−4−5 Surge: Alimentazione: 2 kV; Segnale: 1 kV IEC 61000−4−6 CS: 10 V IEC 61000−4−8 PFMF |
| Caduta libera | IEC 60068−2−31 |
| Urto | IEC 60068−2−27 |
| Vibrazione | IEC 60068−2−6 IEC 60068−2−64 |
| Tempo | 616 505 ore |
|---|---|
| Standard | Telcordia SR332 |
| Periodo di garanzia | 5 anni |
|---|
