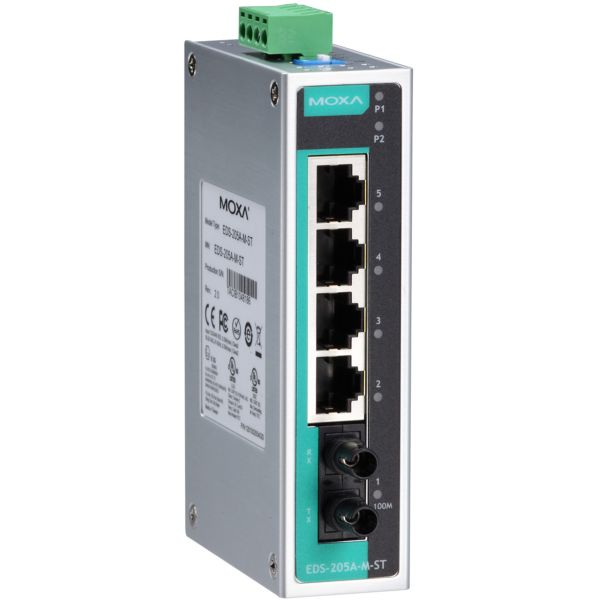

EDS-205A-M-ST-T
Unmanaged switch with 4 10/100BastT(X) ports, and 1 100BaseFX multi-mode port with ST connector , -40- 75°
Certificati
Caratteristiche
La serie EDS−205A di switch Ethernet industriali a 5 porte supporta IEEE 802
3 e IEEE 802
3u/x con 10/100M full/half−duplex e rilevamento automatico MDI/MDI−X
La serie EDS−205A dispone di ingressi di alimentazione ridondanti 12/24/48 VDC (9
6-60 VDC) che possono essere collegati contemporaneamente a fonti di alimentazione DC attive
Questi switch sono progettati per ambienti industriali ostili, come applicazioni marittime (DNV/LR/ABS/NK), ferroviarie lato linea, autostradali o mobili (EN 50121−4/NEMA TS2), o in aree pericolose (Class I Div
2, ATEX Zona 2, IECEx) conformi agli standard FCC, UL e CE
Gli switch EDS−205A sono disponibili con un intervallo di temperatura operativa standard da -10 a 60 °C o con un intervallo esteso da -40 a 75 °C
Tutti i modelli sono sottoposti a un test di burn−in al 100 % per garantire che soddisfino le esigenze delle applicazioni di automazione industriale
Inoltre, gli switch EDS−205A dispongono di interruttori DIP per abilitare o disabilitare la protezione da tempeste di broadcast e la Quality of Service, offrendo un ulteriore livello di flessibilità
La serie EDS−205A è conforme a PRΩFINET Conformance Class A (CC−A), rendendo questi switch adatti alle reti PRΩFINET
- 10/100BaseT(X) (connettore RJ45), 100BaseFX (multi/single−mode, connettore SC o ST)
- Ingressi di alimentazione ridondanti doppi 12/24/48 VDC
- Cassa in alluminio IP30
- Design robusto ideale per ambienti pericolosi (Class I Div. 2/ATEX Zona 2), trasporti (NEMA TS2/EN 50121−4) e marittimo (DNV/LR/ABS/NK)
- Intervallo di temperatura operativa esteso da -40 a 75 °C (modelli -T)
- Conforme a PRΩFINET Conformance Class A (solo per modelli con versione hardware 3.0.0 o successiva)
Specifiche
| Porte 10/100BaseT(X) (connettore RJ45) | 4 Negoziazione automatica velocità Modalità Full/Half duplex Auto MDI/MDI−X |
|---|---|
| Porte 100BaseFX (connettore SC multimode) | 1 |
| Standard | IEEE 802.3 per 10BaseT IEEE 802.3u per 100BaseT(X) e 100BaseFX IEEE 802.3x per flow control |
| Dimensione tabella MAC | 2 K |
|---|---|
| Dimensione buffer pacchetti | 768 kbit |
| Tipo di elaborazione | Store and Forward |
| Connessione | 1 morsettiera rimovibile a 4 contatti |
|---|---|
| Corrente di ingresso | 0,29 A (max.) |
| Tensione di ingresso | 12/24/48 VDC Ingressi ridondanti doppi |
| Tensione operativa | 9,6-60 VDC |
| Protezione da sovraccarico | Supportata |
| Protezione inversione polarità | Supportata |
| Interfaccia Ethernet | Protezione tempeste broadcast Quality of Service (QoS) |
|---|
| Involucro | Alluminio |
|---|---|
| Grado IP | IP30 |
| Dimensioni | 30 × 115 × 70 mm (1,18 × 4,52 × 2,76 in) |
| Peso | 175 g (0,39 lb) |
| Installazione | Montaggio su guida DIN Montaggio a parete (kit opzionale) |
| Temperatura operativa | −40 a 75°C |
|---|---|
| Temperatura di stoccaggio | -40 a 85 °C (-40 a 185 °F) |
| Umidità relativa | 5 a 95 % (non condensante) |
| EMC | EN 55032/35 |
|---|---|
| EMI | CISPR 32, FCC Parte 15B Classe A |
| EMS | IEC 61000−4−2 ESD: contatto 6 kV; aria 8 kV IEC 61000−4−3 RS: 80 MHz-1 GHz: 10 V/m IEC 61000−4−4 EFT: potenza 2 kV; segnale 1 kV IEC 61000−4−5 Surge: potenza 2 kV; segnale 2 kV IEC 61000−4−6 CS: 10 V IEC 61000−4−8 PFMF |
| Sicurezza | UL 61010−1 UL 61010−2−201 UL 62368 EN 62368−1 |
| Aree pericolose | IECEx ATEX Class I Division 2 |
| Marittimo | ABS LR NK DNV |
| Ferroviario | EN 50121−4 |
| Controllo traffico | NEMA TS2 |
| Shock | IEC 60068−2−27 |
| Vibrazioni | IEC 60068−2−6 |
| Caduta libera | IEC 60068−2−31 |
| Tempo | 3 293 423 h |
|---|---|
| Standard | Telcordia (Bellcore), GB |
| Periodo di garanzia | 5 anni |
|---|
