Un gateway Modbus serve quando devi far comunicare dispositivi che utilizzano Modbus ma su reti differenti, tipicamente Modbus TCP su Ethernet da un lato e Modbus RTU o ASCII su linea seriale dall'altro.
La scelta non dovrebbe partire dal marchio o dal numero di funzioni del prodotto. Prima devi conoscere l'interfaccia seriale utilizzata, il ruolo dei dispositivi, il numero di linee da collegare, i parametri di comunicazione e le condizioni dell'installazione.
Se invece devi convertire Modbus verso PROFINET, PROFIBUS, EtherNet/IP, CANopen o un altro protocollo industriale, il problema è diverso: in quel caso serve un gateway per protocolli industriali.
Gateway Modbus: cos'è e quando serve davvero
Modbus è un protocollo di comunicazione utilizzato in automazione e in molti sistemi industriali. Può essere impiegato su reti seriali oppure su TCP/IP.

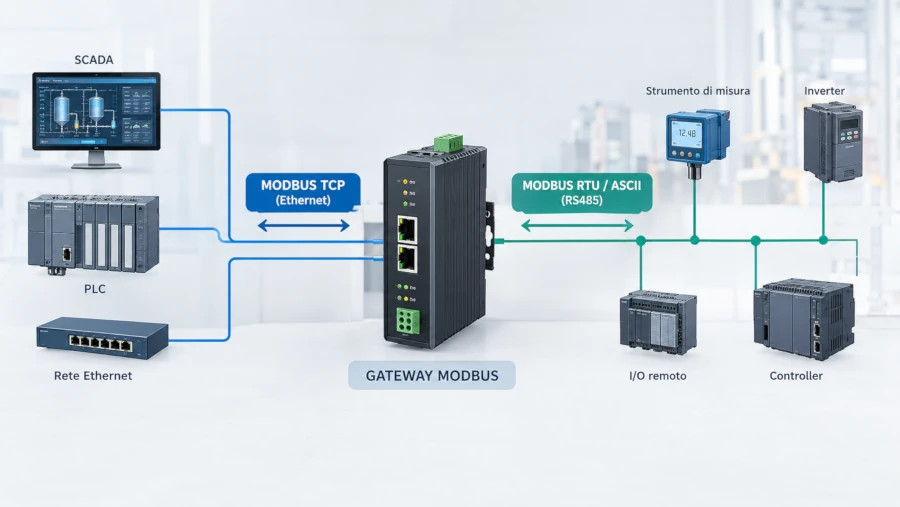

Un gateway Modbus permette di collegare questi due ambienti. Un caso tipico è una macchina o uno strumento con comunicazione Modbus RTU su RS485 che deve essere raggiunto da uno SCADA o da un PLC attraverso una rete Ethernet con Modbus TCP.
Lo stesso principio può essere utile per:
- integrare macchine legacy in una rete Ethernet.
- collegare dispositivi seriali a un sistema SCADA.
- far comunicare PLC e strumenti Modbus che utilizzano mezzi differenti.
- portare dispositivi seriali su una LAN industriale.
- integrare apparati di acquisizione dati esistenti senza sostituirli.
Un gateway Modbus è quindi una specifica tipologia di gateway industriale. Non va però confuso con un gateway che converte protocolli industriali differenti.
Quando serve: entrambi i lati utilizzano Modbus, ma cambiano il mezzo di comunicazione o la modalità, per esempio Modbus TCP ↔ Modbus RTU.
Quando non basta: uno dei lati utilizza PROFINET, PROFIBUS, EtherNet/IP, CANopen, DNP3, BACnet o un altro protocollo. In quel caso serve una conversione multiprotocollo.
Modbus TCP, RTU e ASCII: cosa cambia per la scelta del gateway
Le tre sigle descrivono modalità di comunicazione differenti e devono essere identificate prima di scegliere il gateway.
| Modalità | Mezzo / trasporto | Caratteristica essenziale | Cosa verificare nel gateway |
|---|---|---|---|
| Modbus TCP | TCP/IP, normalmente Ethernet | I messaggi Modbus sono trasportati su TCP/IP | Supporto Modbus TCP e ruolo client/server richiesto |
| Modbus RTU | Linea seriale | Trasmissione seriale in formato RTU | Supporto RTU, interfaccia fisica e parametri seriali |
| Modbus ASCII | Linea seriale | Trasmissione seriale in formato ASCII | Supporto ASCII e parametri della linea |
Modbus TCP utilizza TCP/IP e aggiunge ai messaggi un'intestazione MBAP. RTU e ASCII sono invece modalità previste per la comunicazione seriale.
Questa distinzione evita un errore frequente: Modbus RTU non significa RS485. RTU definisce la modalità di comunicazione Modbus, RS232, RS422 e RS485 riguardano invece l'interfaccia fisica.
RS232, RS422 e RS485 non sono la stessa cosa di RTU e ASCII
La verifica del protocollo non sostituisce quella dell'interfaccia elettrica.
Un dispositivo può, per esempio, utilizzare Modbus RTU su RS485 oppure una diversa interfaccia seriale supportata dall'apparato. Il gateway deve quindi dichiarare esplicitamente l'interfaccia necessaria.
RS232 viene comunemente utilizzata per collegamenti point-to-point, mentre RS485 permette configurazioni multipoint. Quest'ultima caratteristica è importante anche nella scelta del numero di porte: più dispositivi RS485 non significano necessariamente che servano altrettante porte seriali sul gateway.
Alcuni gateway supportano RS232, RS422 e RS485 sulla stessa famiglia di prodotto, ma non è una caratteristica da dare per scontata. Va controllata sulla variante esatta.
Compatibilità: cosa verificare prima di confrontare i gateway
Prima di guardare i prodotti, raccogli i parametri dei dispositivi che devono comunicare.
La checklist minima comprende:
- Modbus TCP, RTU o ASCII sui due lati.
- RS232, RS422 o RS485.
- ruolo client/server o master/slave.
- baud rate.
- data bits.
- parità.
- stop bit.
- indirizzi Modbus.
- eventuale Unit ID.
- function code necessari all'applicazione.
- eventuali esigenze di routing o mapping.
Il fatto che due dispositivi supportino Modbus non garantisce da solo che l'integrazione funzioni. Devono essere coerenti anche le modalità operative e i dati che l'applicazione si aspetta di leggere o scrivere.
Un gateway, inoltre, non rende automaticamente compatibili mappe registri differenti. Il significato assegnato ai registri dipende dal dispositivo e dall'applicazione.
Client/server e master/slave
Nella documentazione Modbus puoi incontrare entrambe le terminologie.
Il Modbus Application Protocol utilizza client/server: il client avvia una richiesta e il server risponde.
Nella documentazione relativa alla linea seriale è ancora presente la terminologia master/slave, molto diffusa anche nei datasheet dei gateway. Per questo alcuni produttori indicano entrambe le forme, per esempio Client (Master) e Server (Slave).
Per scegliere correttamente il gateway devi quindi capire chi avvia le richieste sui due lati della comunicazione e verificare che il modello supporti quella specifica combinazione.
Non basta leggere genericamente "Modbus TCP to serial".
Unit ID, timeout e mapping
Quando una richiesta Modbus TCP deve raggiungere un dispositivo che si trova dietro un gateway verso una rete seriale, l'Unit Identifier può essere utilizzato per individuare l'unità remota.
Non coincide con l'indirizzo IP del gateway e deve essere gestito coerentemente con la configurazione dei dispositivi seriali.
Anche i timeout hanno un ruolo pratico. Una linea seriale lenta, numerosi dispositivi interrogati o parametri errati possono allungare o impedire la risposta. I valori devono essere configurati in modo coerente con l'architettura reale.
Mapping, routing degli ID, polling e caching richiedono invece più cautela: non sono implementati nello stesso modo da tutti i produttori. Se una di queste funzioni è necessaria, deve essere verificata nel manuale del modello specifico.
Come scegliere un gateway Modbus in base a porte, ambiente e prestazioni
Una volta verificata la compatibilità Modbus, puoi confrontare le caratteristiche hardware e operative.
| Criterio | Domanda da farsi | Perché conta | Quando diventa decisivo |
|---|---|---|---|
| Interfaccia seriale | Mi serve RS232, RS422 o RS485? | Il gateway deve essere fisicamente compatibile | Sempre |
| Porte seriali | Quante linee indipendenti devo collegare? | Determina il formato del gateway | Con più segmenti seriali |
| Isolamento | L'impianto richiede isolamento seriale? | Dipende dall'ambiente elettrico e dal progetto | In installazioni che lo richiedono |
| Temperatura | Qual è il range reale del punto di installazione? | Le varianti standard e rugged possono differire molto | Quadri o ambienti severi |
| Montaggio | DIN, parete o rack? | Influenza l'integrazione fisica nel quadro | Sempre in installazioni industriali |
| Alimentazione | Quale tensione è disponibile? | Deve rientrare nella specifica del modello | Sempre |
| Capacità | Quante richieste, connessioni e dispositivi devo gestire? | Il lato seriale può diventare il collo di bottiglia | Sistemi più grandi o con polling intenso |
Quante porte seriali servono davvero
Il primo dato da stabilire non è quanti dispositivi possiedi, ma quante linee seriali indipendenti devi collegare.
Su una rete RS485 multipoint possono esistere più dispositivi sullo stesso segmento. Per questo dieci dispositivi RS485 non implicano automaticamente dieci porte sul gateway.
Per una singola linea seriale può bastare un modello 1-port. Nel catalogo Digitx, per esempio, il Moxa MGate MB3170-G2 è un gateway Modbus seriale-Ethernet con una porta seriale RS232/422/485 e due porte Ethernet RJ45. È un esempio coerente quando il requisito è integrare un singolo segmento seriale e non servono caratteristiche ambientali più spinte.
Con due segmenti indipendenti serve invece una soluzione 2-port. Il PLANET IMG-2200T aggiunge due porte seriali RS232/422/485 e nasce per installazioni industriali più esigenti, con isolamento seriale dichiarato da 2 kV e temperatura operativa da -40 a 75 °C.
Per quattro linee separate, il PLANET IMG-2400T porta lo stesso principio a quattro porte seriali e può essere considerato quando quattro segmenti sono realmente necessari.
Esistono anche gateway da 8 o 16 porte, come alcune varianti della famiglia Moxa MGate MB3660. Sono però dispositivi per concentrazione ad alta densità e non rappresentano il passo naturale per una normale installazione da una, due o quattro linee.
Isolamento, temperatura, alimentazione e montaggio
Dopo le porte, verifica l'ambiente reale in cui verrà installato il gateway.
L'isolamento seriale non è una caratteristica universale. Deve essere scelto quando il progetto elettrico o l'ambiente lo richiedono.
Lo stesso vale per la temperatura. Le varianti della serie Moxa G2, per esempio, distinguono modelli standard da versioni per range estesi. Se serve una sola porta ma sono richiesti sia isolamento seriale sia funzionamento tra -40 e 75 °C, il Moxa MGate MB3170I-G2-T è una variante coerente con questo scenario.
Non ha però senso preferirlo automaticamente a una versione standard se tali requisiti non esistono.
Per il montaggio, verifica inoltre se il quadro richiede DIN rail oppure un'altra soluzione. I dispositivi ad alta densità possono adottare formati differenti rispetto ai gateway industriali compatti.
Prestazioni, Transparent mode e Agent mode
La velocità della porta Ethernet non è sufficiente per valutare le prestazioni di un gateway Modbus.
Il comportamento reale dipende anche da:
- baud rate seriale.
- numero di dispositivi sul bus.
- numero e frequenza delle richieste.
- connessioni contemporanee.
- strategia di polling.
- capacità specifiche del gateway.
Il lato seriale può quindi rimanere il collo di bottiglia anche quando Ethernet offre una banda molto superiore.
Alcuni dispositivi Moxa G2 distinguono, per esempio, fra Transparent mode e Agent mode. Nella modalità Transparent il gateway gestisce la comunicazione fra i due lati secondo la configurazione prevista, nella modalità Agent può gestire funzioni come polling e caching locale.
Queste modalità sono caratteristiche della specifica implementazione Moxa e non devono essere considerate funzioni standard di qualsiasi gateway Modbus.
Se il tuo impianto richiede caching, mapping, numerose connessioni o una determinata gestione del polling, verifica questi limiti direttamente nel datasheet e nel manuale del modello.
Checklist prima di acquistare un gateway Modbus
Prima di scegliere il prodotto, esegui questi controlli nell'ordine:
- Conferma il caso d'uso. Verifica che il problema sia realmente Modbus TCP ↔ Modbus RTU/ASCII.
- Identifica l'interfaccia seriale. Controlla se il dispositivo usa RS232, RS422 o RS485.
- Identifica la modalità seriale. Verifica RTU oppure ASCII.
- Controlla i ruoli. Determina quale apparato deve agire come client/server o master/slave.
- Raccogli i parametri seriali. Baud rate, data bits, parità e stop bit devono essere noti.
- Conta le linee, non semplicemente i dispositivi. Un bus RS485 può collegare più unità sullo stesso segmento.
- Definisci l'ambiente. Temperatura, isolamento richiesto e tipo di montaggio.
- Controlla l'alimentazione. La tensione disponibile deve rientrare nelle specifiche della variante scelta.
- Verifica capacità e funzioni speciali. Connessioni, routing, mapping, polling o caching solo se realmente necessari.
- Confronta i modelli compatibili. Solo dopo questi passaggi ha senso restringere il catalogo.
Se al primo punto scopri che uno dei due lati utilizza PROFINET, PROFIBUS, EtherNet/IP, CANopen o un protocollo differente da Modbus, interrompi questa selezione: il percorso corretto è quello dei gateway per protocolli industriali.
Se il gateway Modbus non comunica: controlli di base
Se il gateway è raggiungibile in rete ma la comunicazione con i dispositivi seriali non funziona, conviene partire dai parametri più semplici.
Controlla:
- che entrambe le parti utilizzino RTU oppure ASCII come previsto.
- baud rate.
- parità.
- data bits.
- stop bit.
- interfaccia RS232/422/485 selezionata.
- ruolo client/server o master/slave.
- indirizzo del dispositivo.
- Unit ID utilizzato nel passaggio TCP ↔ seriale.
- timeout.
- function code richiesti dall'applicazione.
Se usi RS485, controlla anche cablaggio, topologia e terminazione secondo la documentazione del dispositivo e dell'impianto. In una rete multipoint, errori sul bus possono produrre problemi che sembrano dipendere dal gateway ma hanno origine sul lato seriale.
Se questi controlli sono corretti, passa alla documentazione del modello per verificare routing degli ID, mapping, modalità operative e altre funzioni specifiche. Non esiste una configurazione universale valida per tutti i gateway.
Quando un gateway Modbus non è la categoria giusta
Un prodotto che supporta Modbus non è automaticamente un gateway adatto a questa esigenza.
Cambia categoria quando il requisito principale è:
- Modbus ↔ PROFINET, PROFIBUS, EtherNet/IP, CANopen, DNP3, BACnet o altri protocolli: consulta i gateway per protocolli industriali.
- Connettività WAN tramite SIM 4G/5G: il percorso corretto è quello dei gateway cellulari industriali.
- Raccolta dati da sensori LoRaWAN: consulta i gateway LoRaWAN.
- Accesso remoto sicuro, VPN o firewall: consulta i gateway VPN e sicurezza.
- Non hai ancora identificato quale famiglia serve: parti dalla guida generale ai gateway industriali.
La presenza della parola "Modbus" nella scheda di un router cellulare, di un gateway LoRaWAN o di un protocol converter non è sufficiente per renderlo una scelta corretta per la semplice integrazione Modbus TCP ↔ RTU/ASCII.
Per scegliere senza sovradimensionare l'impianto, la sequenza resta la stessa: identifica Modbus sui due lati, verifica interfaccia e ruoli, conta le linee seriali, definisci i requisiti ambientali e solo alla fine confronta i gateway compatibili.
